高中物理 2.8《多用电表》课件 新人教选修31 29页

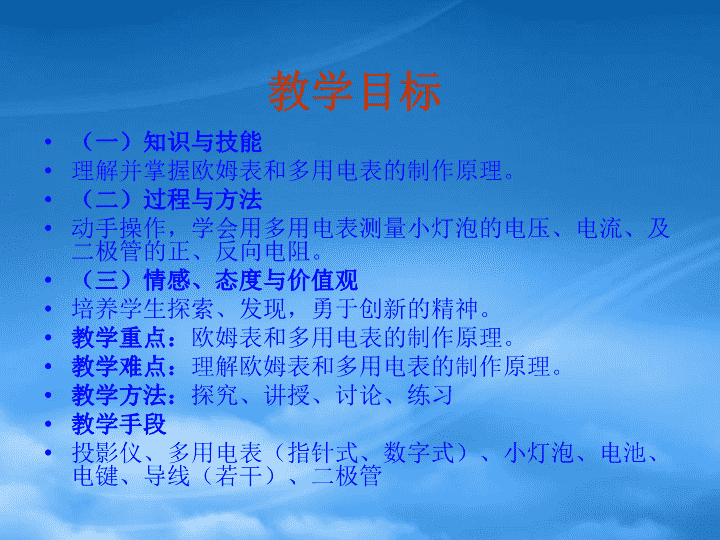

第二章《恒定电流》第八节《多用电表》\n教学目标（一）知识与技能理解并掌握欧姆表和多用电表的制作原理。（二）过程与方法动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。（三）情感、态度与价值观培养学生探索、发现，勇于创新的精神。教学重点：欧姆表和多用电表的制作原理。教学难点：理解欧姆表和多用电表的制作原理。教学方法：探究、讲授、讨论、练习教学手段投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管\n1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?知识回顾UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?\n例题如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRg)(gRrIER+-=gRrREI++=gg=142Ω\n例题rABER(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?R0中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142Ω1RrREI0++=gR0+=5mA\n例题rABER(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?R0中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142ΩRrREI0++=gR0+=5mA\n例题rABERRx(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142ΩRrREIx++=gRx+(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?通过以上计算你有何启发?\n如果把电流表10mA刻度标为“0Ω”,5mA刻度标为“150Ω”,0mA刻度标为“∝Ω”,把其它电流刻度都按Rx=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?思考\n一、欧姆表(一)结构:欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．IRx\n(二)原理:ERg+r+RIg=ERg+r+RRx+Ix=I=0闭合电路欧姆定律(电阻测量转换为电流测量)改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度IxRxR内=Rg+r+R=R中欧姆表:内阻中值电阻\nIx=ERg+r+R+RxE=R内+RxRx=-R内EIx051015ΩΩ20304050100200500∞1K(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(三)刻度:??(3)刻度顺序与电流表、电压表的刻度顺序相反.Rx\n优点：测量方便缺点：若电池用久了，电动势会变化，产生误差较大，只能粗略测量电阻Rx(四)优缺点:\n思考与讨论AABAABR1AABR2电流表欧姆表电压表\nAABAABR1AABR2电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?123ABR1R2A现在要使B接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。二、多用电表(一)结构\nEEAB1234561.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流或电压时两个位置中哪个位置的量程比较大?在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。1、2为电流表3、4为欧姆表5、6为电压表电流：1大电压：6大(一)结构\n指针式多用电表数字式多用电表问题2:多用电表可以有哪些用途?怎样使用?怎样读数?问题1:说一说指针式多用电表的基本构造?(一)结构\n(3)红表笔接高电势,黑表笔接低电势.(4)读数时先看量程再看小格,要正视表针.1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:(1)选档;(2)测量;(3)读数.注意:(2)量程应大于小灯泡两端电压的估计值.(二)使用(1)将电压表并联在待测电路两端.\n2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中.注意:(2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表.(4)读数时先看量程再看小格,要正视表针.(二)使用步骤:(1)选档;(2)测量;(3)读数.\n①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).④测量:将红黑表笔接被测电阻两端进行测量.⑤读数:将指针示数乘以倍率得测量值.⑥将选择开关调至off档或交流电压最高档位置.欧姆表的使用步骤3.测量电阻：怎样用多用电表测量定值电阻?测量中应注意什么?(二)使用\n(1)待测电阻要跟别的元件和电源断开.(2)倍率应使指针指在中间位置附近.欧姆表的使用注意：Rx(3)换挡要重新电阻调零.(4)读数=表针示数×倍数.(二)使用\n123Ω1.50kΩ\n电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.(1)二极管的单向导电性怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(2)欧姆表中电流的方向3.测量电阻：二极管是一种半导体元件.导电特点:电流从正极流入时电阻较小;电流从正极流出时电阻较大.Rx(二)使用I\n(3)测量二极管的正向电阻①机械调0(左侧0):②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡).③电阻调0(右侧0):④测量:将黑表笔接触二极管正极,红表笔接触二极管负极,.⑤读数:将指针示数乘以倍率得测量值.(二)使用3.测量电阻：\n(4)测量二极管的反向电阻①机械调0(左侧0):②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡).③电阻调0(右侧0):④测量:将黑表笔接触二极管负极,红表笔接触二极管正极,.⑤读数:将指针示数乘以倍率得测量值.(二)使用3.测量电阻：\n(二)使用3.测量电阻：(5)应用:判断二极管的正负极;判断二极管的好坏.正向导通时,电阻约为几百欧姆;反向截止时,电阻约为几百千欧.正向电阻越小越好(不能为零);反向电阻越大越好(不能无限大).二极管\n思考与讨论:两位同学用过多用电表后,分别把选择开关放在图示的位置.你认为谁的习惯好些?为什么?(二)使用多用电表不使用时,应将选择开关调至off档或交流电压最高档位置.\n迁移应用：查找电路故障,黑盒子问题1.电压法2.电流法3.电阻法(二)使用\n\n9、静夜四无邻，荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树，灯下白头人。。2021/11/182021/11/182021/11/1811/18/20219:43:46PM11、以我独沈久，愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别，几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦，相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发，旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比，得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果，工作出财富。。2021/11/182021/11/1818November202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败，只有暂时停止成功！。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20219:43:46PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺，数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接，荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时，步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后，天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风，青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20219:43:46PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人，越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智，自知者明。胜人者有力，自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义，不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰，也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
