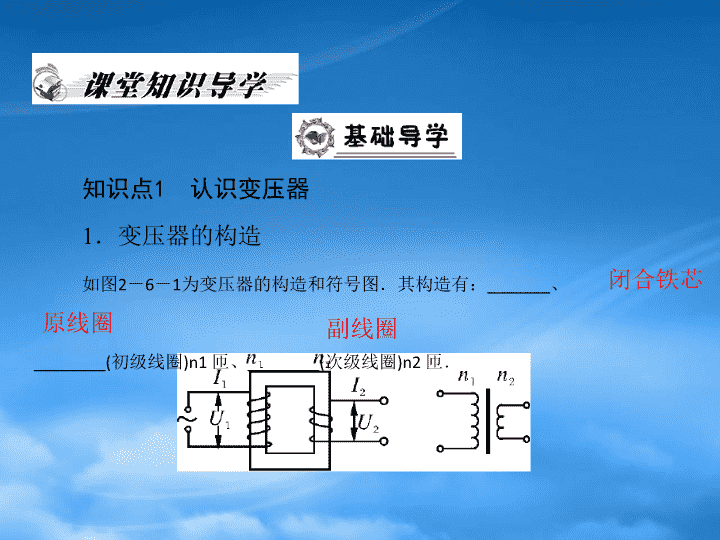

第六节变压器\n知识点1认识变压器1．变压器的构造闭合铁芯原线圈副线圈如图2－6－1为变压器的构造和符号图．其构造有：_______、________(初级线圈)n1匝、________(次级线圈)n2匝．图2－6－1\n2．变压器的工作原理：U1为输入电压、I1为输入电流，U2为输出电压、I2为输出电流．变压器的工作原理是互感现象．原线圈中交变电流→铁芯中产生交变磁通量→副线圈中产生感应电动势E2→副线圈中交变电流→铁芯中产生交变磁通量→原线圈中产生感应电动势E1.3．注意：(1)记住变压器的符号，与原线圈对应的物理量U1、I1、n1，与副线圈对应的物理量U2、I2、n2.其中的电压、电流值U1、I1、U2、I2都是交变电流的有效值；(2)变压器只能在交变电流下工作，若输入的是恒定的直流电流，则变压器无输出，即U2＝0I2＝0.变压器能改变交变电压，但________________________．不能改变交变电流的频率\n知识点2几种常见的变压器1．自耦变压器：如图2－6－2所示，只有一个线圈，甲为自耦降压变压器，乙为自耦升压变压器．图2－6－22．调压变压器：属于自耦变压器，但电压可连续调节，如图2－6－2丙所示．\n3．互感器：它可以把不能直接测量的高电压、大电流变换成低电压、小电流进行测量．图2－6－3(1)电压互感器：把高电压变成低电压，并联在电路中，如图2－6－3甲所示．(2)电流互感器：把大电流变成小电流，串联在电路中，如图2－6－3乙所示．\n知识点3理想变压器中的电压与电流1．理想变压器(1)理想变压器是一种理想模型，本身无能量损耗．理想变压器的工作原理是互感现象，所以只有接入交变电流才能工作．(2)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗(实际上还忽略了变压器原、副线圈电路的功率因数的差别)．\n，即对同一变压器的任意两个线圈，2．理想变压器中的电压(1)原、副线圈两端的电压之比等于这两个线圈的匝数之比．用公式表示为都有电压和匝数成正比．(2)当n2>n1时，U2>U1，变压器使电压升高，这种变压器叫做升压变压器．(3)当n2
