高中物理 2.3欧姆定律课件 新人教选修31 19页

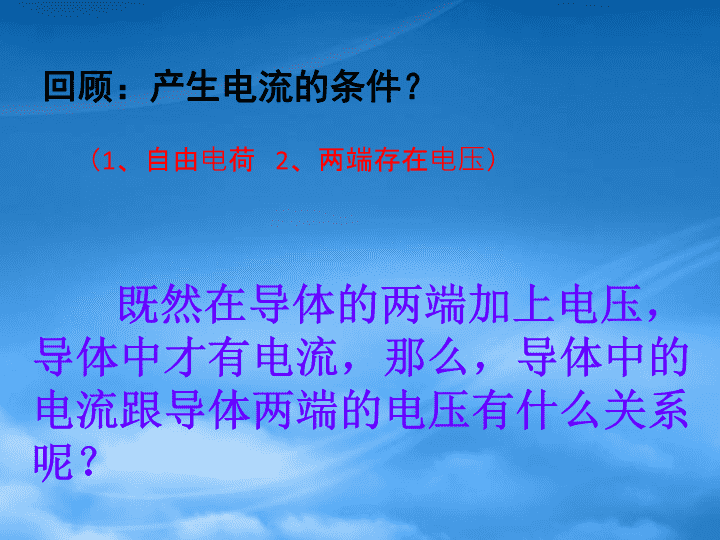

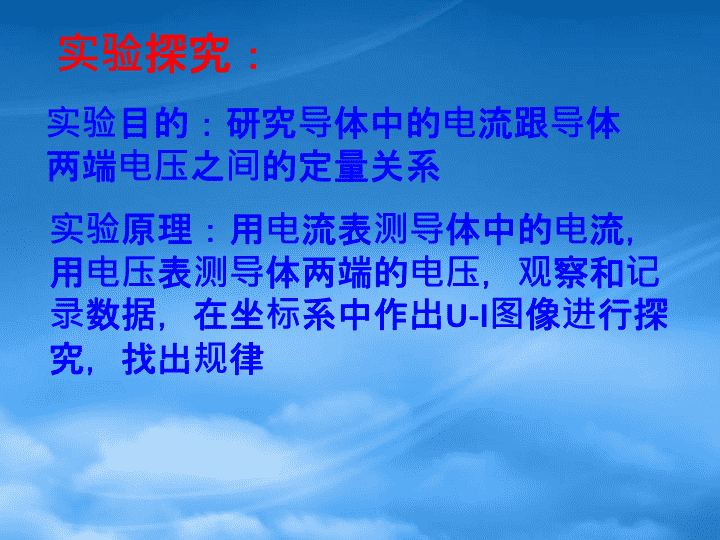

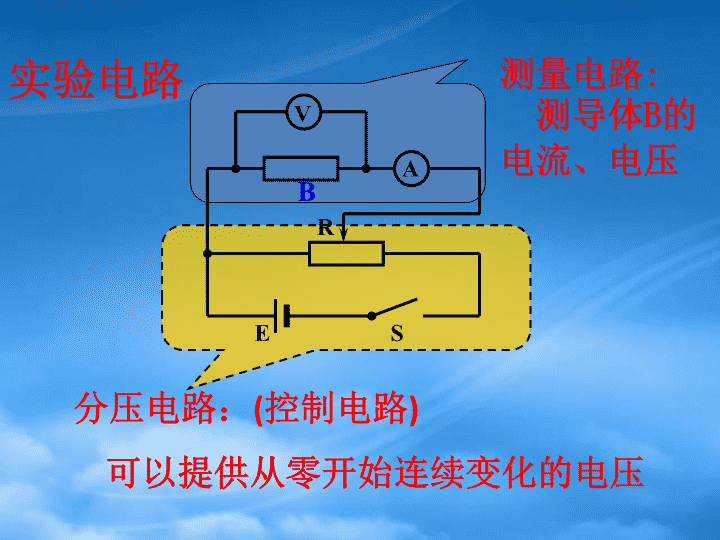

既然在导体的两端加上电压，导体中才有电流，那么，导体中的电流跟导体两端的电压有什么关系呢？回顾：产生电流的条件？（1、自由电荷2、两端存在电压）\n实验探究：实验目的：研究导体中的电流跟导体两端电压之间的定量关系实验原理：用电流表测导体中的电流，用电压表测导体两端的电压，观察和记录数据，在坐标系中作出U-I图像进行探究，找出规律\n分压电路：(控制电路)可以提供从零开始连续变化的电压实验电路ESRBAV测量电路:测导体B的电流、电压\n数据记录10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（V）电流（A）电流（A）B导体数据处理：做U-I图象1、U-I图像是一条过原点的直线;A2、同一导体，电压与电流的比值为定值.IUOBA3、不同导体，电压与电流的比值不同.R是一个只跟导体本身性质有关，而与两端电压及通过的电流无关的物理量。\n导体两端的电压U与通过导体的电流I的比值（同体性）3、定义式：4、单位：1、物理意义：2、定义：兆欧（MΩ）千欧（kΩ）国际单位制中欧姆（Ω）反映导体对电流的阻碍作用一、电阻(R只与导体本身性质有关)5、在U-I图中斜率的意义：IUOBA代表电阻\nRa>Rb=Rc>Rd1、某同学对四个电阻各进行了一次测量,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中a、b、c、d四个点.请比较这四个电阻值的大小.OIUabcd课堂练习\n二、欧姆定律1、内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比．2、表达式:3、适用：金属导体和电解质溶液\nC.从可知，导体两端的电压为零时，导体的电阻也为零2、对于欧姆定律，理解正确的是（）A.从可知，导体中的电流跟它两端的电压成正比，跟它的电阻成反比B.从可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D.从可知，对于一确定的导体，两端的电压跟通过导体的电流之比是定值AD课堂练习\n三、伏安特性曲线(I-U图线)1、伏安特性曲线(I-U图线):以纵坐标表示电流I，横坐标表示电压U图线斜率的物理意义是什么？电阻的倒数IUOBA\n2、线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线,这种电学元件叫做非线性元件．OIU\n10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（V）电流（A）电流（A）B导体A比较IUOBAIUOBAI-U图线U-I图线\n测绘小灯泡的伏安特性曲线\n思考与讨论下图是某晶体二极管的伏安特性曲线，请你根据这条曲线说出通过二极管的电流和二极管两端的电压的关系\n一、电阻导体两端的电压与通过导体的电流的比值.2、定义式：1、定义：R反映导体对电流的阻碍作用.R只与导体本身性质有关.二、欧姆定律1、内容：导体中的电流I跟导体两端的电压U成正比,跟导体的电阻R成反比．2、决定式:适用:线性电阻.三、伏安特性曲线(I-U图线)斜率=电阻的倒数IUOBA小结\n3、某电流表可测量的最大电流是10mA，已知一个电阻两端的电压是8V时，通过的电流是2mA，如果给这个电阻加上50V的电压，能否用该电流表测量通过这个电阻的电流?不能课堂练习\n4、图为两个导体的伏安特性曲线，求(1)两个导体的电阻之比R1:R2(2)若两个导体中的电流相等(不为零)，导体两端的电压之比U1:U2(3)若两个导体两端的电压相等(不为零),导体中的电流之比I1:I2R1R2(1)3:1(2)3:1(3)1:3\n5、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4Ａ，如果所加电压变为原来的2倍，则导体中的电流多大?解：依题意和欧姆定律得：所以I0＝1.0Ａ又因为所以\n\n9、静夜四无邻，荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树，灯下白头人。。2021/11/182021/11/182021/11/1811/18/20216:46:15PM11、以我独沈久，愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别，几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦，相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发，旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比，得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果，工作出财富。。2021/11/182021/11/1818November202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败，只有暂时停止成功！。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20216:46:15PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺，数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接，荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时，步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后，天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风，青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20216:46:15PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人，越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智，自知者明。胜人者有力，自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义，不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰，也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
