高中物理力学实验教案新人教版必修1 5页

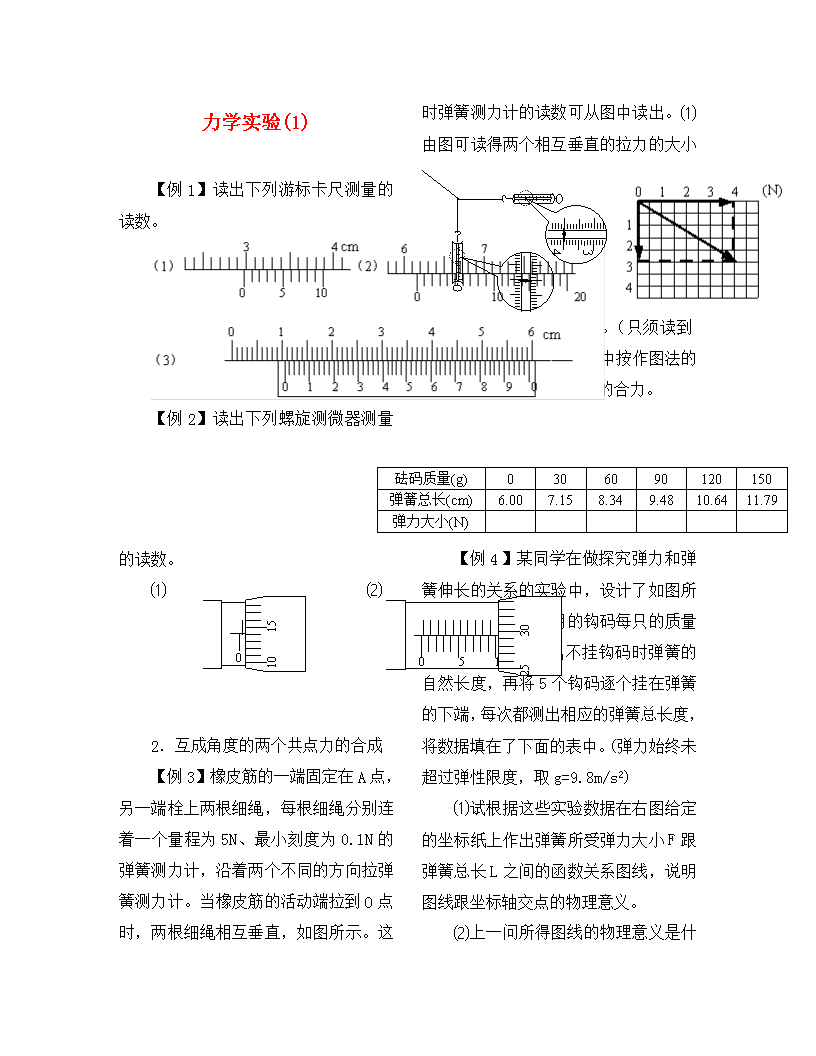

力学实验(1)【例1】读出下列游标卡尺测量的读数。【例2】读出下列螺旋测微器测量的读数。0101505102530⑴⑵2．互成角度的两个共点力的合成【例3】橡皮筋的一端固定在A点，另一端栓上两根细绳，每根细绳分别连着一个量程为5N、最小刻度为0.1N的弹簧测力计，沿着两个不同的方向拉弹簧测力计。当橡皮筋的活动端拉到O点时，两根细绳相互垂直，如图所示。这时弹簧测力计的读数可从图中读出。⑴由图可读得两个相互垂直的拉力的大小分别为_____N和_____N。（只须读到0.1N）⑵在右图的方格纸中按作图法的要求画出这两个力及它们的合力。34砝码质量(g)0306090120150弹簧总长(cm)6.007.158.349.4810.6411.79弹力大小(N)【例4】某同学在做探究弹力和弹簧伸长的关系的实验中，设计了如图所示的实验装置。所用的钩码每只的质量都是30g，他先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在弹簧的下端，每次都测出相应的弹簧总长度，将数据填在了下面的表中。(弹力始终未超过弹性限度，取g=9.8m/s2)⑴试根据这些实验数据在右图给定的坐标纸上作出弹簧所受弹力大小F跟弹簧总长L之间的函数关系图线，说明图线跟坐标轴交点的物理意义。⑵\n上一问所得图线的物理意义是什么?该弹簧的劲度k是多大?3．测定匀变速直线运动的加速度⑴纸带处理。从打点计时器重复打下的多条纸带中选点迹清楚的一条，舍掉开始比较密集的点迹，从便于测量的地方取一个开始点O，然后每5个点取一个计数点A、B、C、…（或者说每隔4个点取一个记数点），这样做的好处是相邻记数点间的时间间隔是0.1s，便于计算。测出相邻计数点间的距离s1、s2、s3…⑵利用s1、s2、s3…可以计算相邻相等时间内的位移差s2-s1、s3-s2、s4-s3…，如果它们在允许的误差范围内相等，则可以判定被测物体的运动是匀变速直线运动。⑶利用纸带可以求被测物体在任一计数点对应时刻的瞬时速度v：如　⑷利用纸带求被测物体的加速度a。具体来说又有3种方法：①“逐差法”：从纸带上得到6个相邻相等时间内的位移，则②利用任意两段相邻记数点间的位移求a：如③利用v-t图象求a：求出A、B、C、D、E、F各点的即时速度，画出如右的v-t图线，图线的斜率就是加速度a。【例5】某同学在做“测定匀变速直线运动的加速度”实验时，从打下的若干纸带中选出了如图所示的一条（每两点间还有4个点没有画出来），图中上部的数字为相邻两个计数点间的距离。打点计时器的电源频率为50Hz。OABCDEF5.007.109.1010.8112.7015.10单位：cm由这些已知数据计算：①该匀变速直线运动的加速度a=___________m/s2。②与纸带上D点相对应的瞬时速度v=__________m/s。（答案均要求保留3位有效数字）力学实验(2)\n4．研究平抛物体的运动OxyABC【例6】如图所示，在“研究平抛物体的运动”的实验中，某同学按要求描绘出了小球做平抛运动过程中的三个点A、B、C，并利用刻度尺量出了三点的坐标依次是A(0.369，0.112)、B(0.630，0.327)、C(0.761，0.480)，单位为m。又称得小球的质量为20g，试计算小球平抛的初动能EK。5．验证机械能守恒定律9.5115.7OABC12.42【例7】在用落体法验证机械能守恒定律时，某同学按照正确的操作选得纸带如右。其中O是起始点，A、B、C是打点计时器连续打下的3个点.该同学用毫米刻度尺测量O到A、B、C各点的距离，并记录在图中(单位cm)。⑴这三个数据中不符合有效数字读数要求的是_____，应记作_______cm。⑵该同学用重锤在OB段的运动来验证机械能守恒，已知当地的重力加速度g=9.80m/s2，他用AC段的平均速度作为跟B点对应的物体的即时速度，则该段重锤重力势能的减少量为_______，而动能的增加量为________，(均保留3位有效数字，重锤质量用m表示).这样验证的系统误差总是使重力势能的减少量_______动能的增加量，原因是_________________。⑶另一位同学根据同一条纸带，同一组数据，也用重锤在OB段的运动来验证机械能守恒，不过他数了一下：从打点计时器打下的第一个点O数起，图中的B是打点计时器打下的第9个点。因此他用vB=gt计算跟B点对应的物体的即时速度，得到动能的增加量为______，这样验证时的系统误差总是使重力势能的减少量_______动能的增加量，原因是________________________________。αOM\n【例8】某同学在家里做用单摆测定重力加速度的实验，但没有合适的摆球，他找到了一块大小为3cm左右，外形不规则的大理石块代替小球。他设计的实验步骤是：A．将石块用细尼龙线系好，结点为M，将尼龙线的上端固定于O点B．用刻度尺测量OM间尼龙线的长度L作为摆长C．将石块拉开一个大约α=30°的角度，然后由静止释放D．从摆球摆到最高点时开始计时，测出30次全振动的总时间t，，由T=t/30得出周期E．改变OM间尼龙线的长度再做几次实验，记下相应的L和TF．求出多次实验中测得的的平均值作为计算时使用的数据，带入公式求出重力加速度g⑴你认为该同学以上实验步骤中有重大错误的是_______________。为什么?⑵该同学用OM的长作为摆长，这样做引起的系统误差将使重力加速度的测量值比真实值偏大还是偏小?________。你认为用什么方法可以解决摆长无法准确测量的困难?答案：1、⑴2.98cm⑵6.170cm⑶1.050cm2、⑴0.642mm⑵10.294mm5、解：小球的初速度\n，因此初动能，带入数据后得：EK1=0.0596J，EK2=0.0594J，EK3=0.0591J，因此初动能的平均值为EK=0.0594J6、解：⑴OC，15.70⑵1.22m，1.20m，大于，v是实际速度，因为有摩擦生热，减少的重力势能一部分转化为内能；⑶1.23m，小于，v是按照自由落体计算的，对应的下落高度比实际测得的高度要大。7、解：⑴B（摆长应从悬点到大理石块的质心）、C（摆角太大，不能看作简谐运动）、F（必须先分别求和各组L和T值对应的g，再取所求得的各个g的平均值）。⑵小。设两次实验中摆线长分别为L1、L2，对应的周期分别为T1、T2，石块质心到M点的距离为x，由和可解得8、解：⑴根据实验数据在坐标纸上描出的点，基本上在同一条直线上。可以判定F和L间是一次函数关系。画一条直线，使尽可能多的点落在这条直线上，不在直线上的点均匀地分布在直线两侧。该图线跟横轴交点的横坐标表示弹簧的原长。⑵图线的物理意义是表明弹簧的弹力大小和弹簧伸长量大小成正比。5681012F/Nx/10-2m1.61.20.80.40由可得k=25N/m。
