初中电学暗箱练习 3页

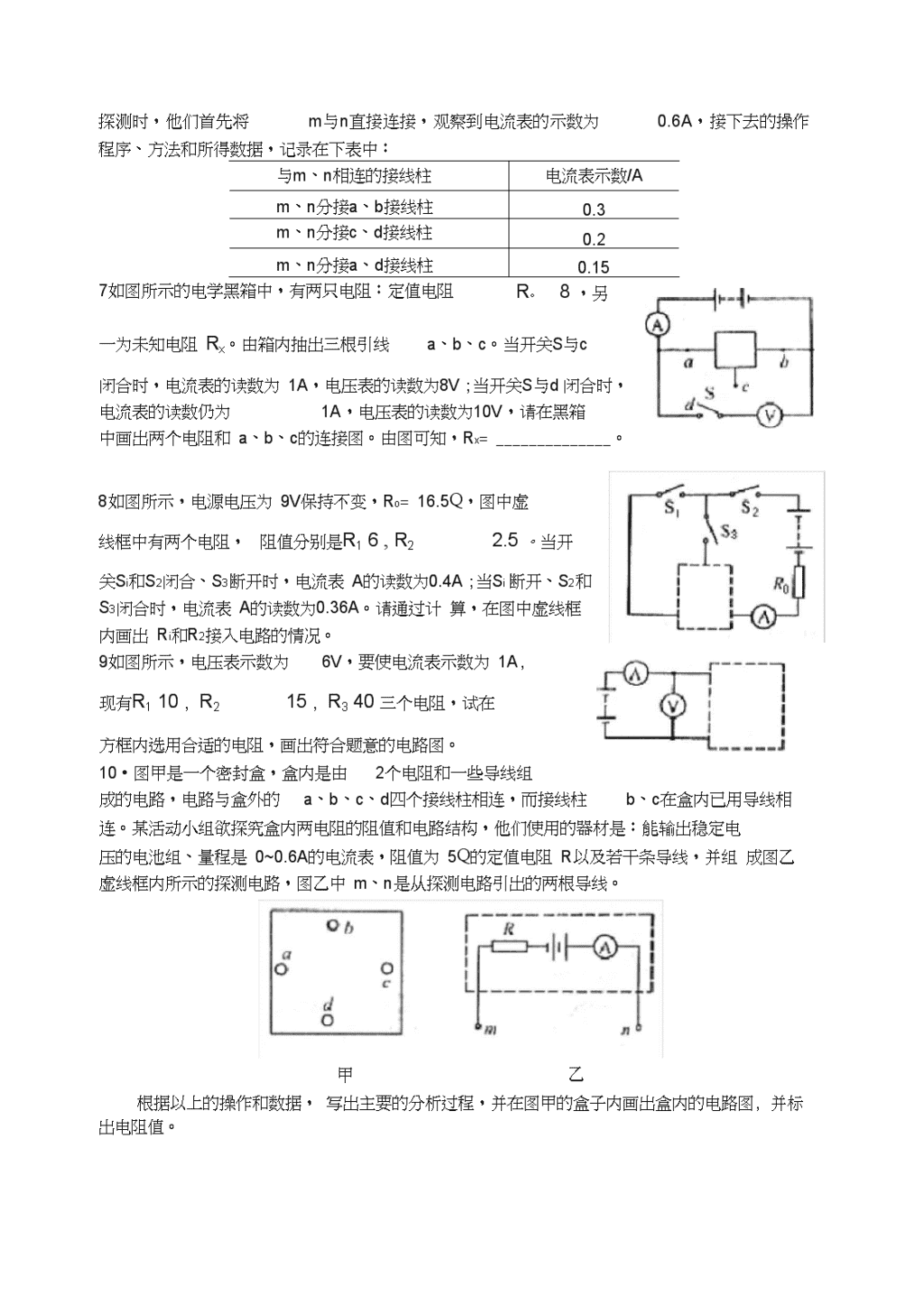

专题训练1•如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端（填字母，下同）。⑵为了弄清另两根导线的两端，可连接A和C,测通器的一端必须与相连时,另一端只需接触一根导线就能将两两根导线辨别开。硬塑粧管DE2•如图所示，某箱内有一个控制电路，用导线连接AC时红灯亮，用到线连接AB时绿灯亮，红等不亮，用导线连接BC时，两灯都不亮。画出箱内电路图。3.如图所示的盒内有一电池组，一只电铃，若干导线。当接线柱上什么都不接时，电令不响，当用导线连接AB或CD时，电铃也不响，当用导线连接AC或BDD或AD或BC时，电铃响，请画出盒内电路图。4•黑箱中有两个阻值均为R的电阻，现测得AB间的电阻为R,BC间为2R;若用导线1连接CD，测得AB间的电阻为-R,IA--IIBI第4题图请在黑箱中画出两电阻的连接图。5.已知黑箱中有两个阻值均为R的电阻，Rbd=0,Rcd=3Q,Rac=3Q,Rab=6Q，请画出框内电路，并求出R的值。6•一个盒子内有几个阻值均为R的定植电阻组成，已知A与C间的电阻为2R,B与D间的电阻为0,其余两点间的电阻均为R。试画出盒内最简单的电路图。第6题图\n探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据，记录在下表中：与m、n相连的接线柱电流表示数/Am、n分接a、b接线柱0.3m、n分接c、d接线柱0.2m、n分接a、d接线柱0.157如图所示的电学黑箱中，有两只电阻：定值电阻R。8，另一为未知电阻Rx。由箱内抽出三根引线a、b、c。当开关S与c闭合时，电流表的读数为1A，电压表的读数为8V;当开关S与d闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c的连接图。由图可知，Rx=。8如图所示，电源电压为9V保持不变，Ro=16.5Q，图中虚线框中有两个电阻，阻值分别是R16,R22.5。当开关Si和S2闭合、S3断开时，电流表A的读数为0.4A;当Si断开、S2和S3闭合时，电流表A的读数为0.36A。请通过计算，在图中虚线框内画出Ri和R2接入电路的情况。9如图所示，电压表示数为6V，要使电流表示数为1A,现有R110,R215,R340三个电阻，试在方框内选用合适的电阻，画出符合题意的电路图。10•图甲是一个密封盒，盒内是由2个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连。某活动小组欲探究盒内两电阻的阻值和电路结构，他们使用的器材是：能输出稳定电压的电池组、量程是0~0.6A的电流表，阻值为5Q的定值电阻R以及若干条导线，并组成图乙虚线框内所示的探测电路，图乙中m、n是从探测电路引出的两根导线。甲乙根据以上的操作和数据，写出主要的分析过程，并在图甲的盒子内画出盒内的电路图,并标出电阻值。\n7•解析：因为暗箱中只有两个电阻，所以它们可能是串联也可能是并联。由图1可知，当开关S与d点连接时，电压表测量的是电源电压，读数为10V;当S与c闭合时，电压表的示数小于电源电压，因此判断这两个电阻只能串联在a、b间。当开表读数仍为1A，由于电源电压等于10V,Ro两端的电压等于8V，所以Rx电压等于2V,关S与c连接时，电流表示数仍为1A，电压表示数为8V，则可断定b、c间的电阻为8Q,即b、c间的电阻就是Ro,电路如图2所示。当S与d相连时，电路连接方式不变，所以电流因此，RxUx/I2V/1A2。&解析：根据题意，当开关S1和S2闭合、S3断开时，电流表A的读数为0.4A;由于电源电压是9V,根据欧姆定律公式I=U/R可知，电路中的电阻是R=U/l=9V/0.4A=22.5Q。此时虚线框内应连接的电阻是RRo22.51656，即Ri的电阻值。当S1断开、S2和S3闭合时，电流表A的读数为0.36A。根据欧姆定律公式I=U/R可知，电路中的电阻是R'U/I'9V/036A25，此时虚线框内应连接的电阻是R'R02516585，此时恰好是R1R262.5。即是R1和R2串联。电路连接如图4所示。9•解析：本题要求在方框内的等效电阻是6Q,三个电阻不可能串联（因为每个电阻都大于6Q）,三个电阻也不可能是并联（因为总电阻小于6Q）,只有通过两个不同的电阻并联达到目的。不妨任意从R1、R2、R3三个电阻中选择两个电阻并联，让其等效电阻成为6Q,计算结果只有让电阻R1与R2并联，其组成电路如图6所示。10•解析：根据将m、n直接连接，电流表的示数为定律U=IR可判断出电源电压为3V。根据将m、n分接a、b两接线柱，电流表示数为定律可判断出a、b间应接有5Q的电阻。根据将m、n分接c、d两接线柱，电流表示数为定律可判断出c、d间应接有10Q的电阻。根据将m、n分接a、d两接线柱，电流表示数为间应有15Q的电阻。通过以上分析可得出盒内电路结构和求出两个电阻的阻值分别是Rab=5Q,Rcd=10Q。盒内电路如图8所示。
