初中物理电路和电路图练习试题 15页

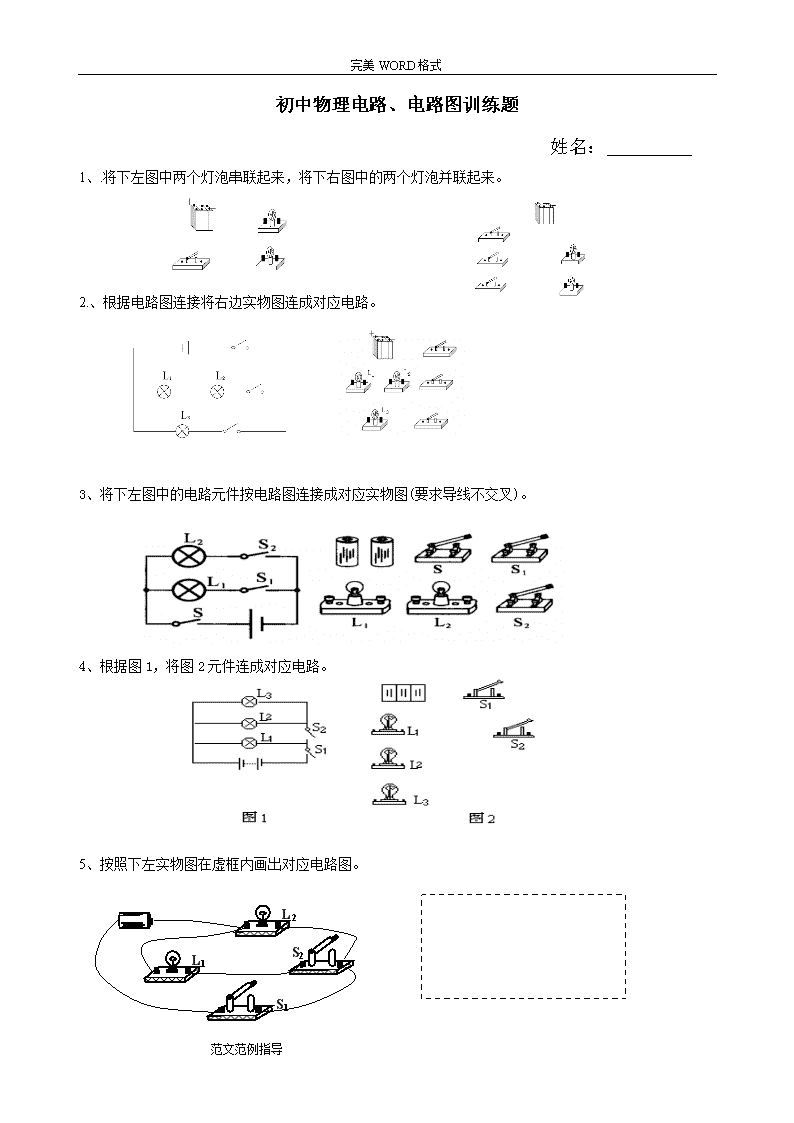

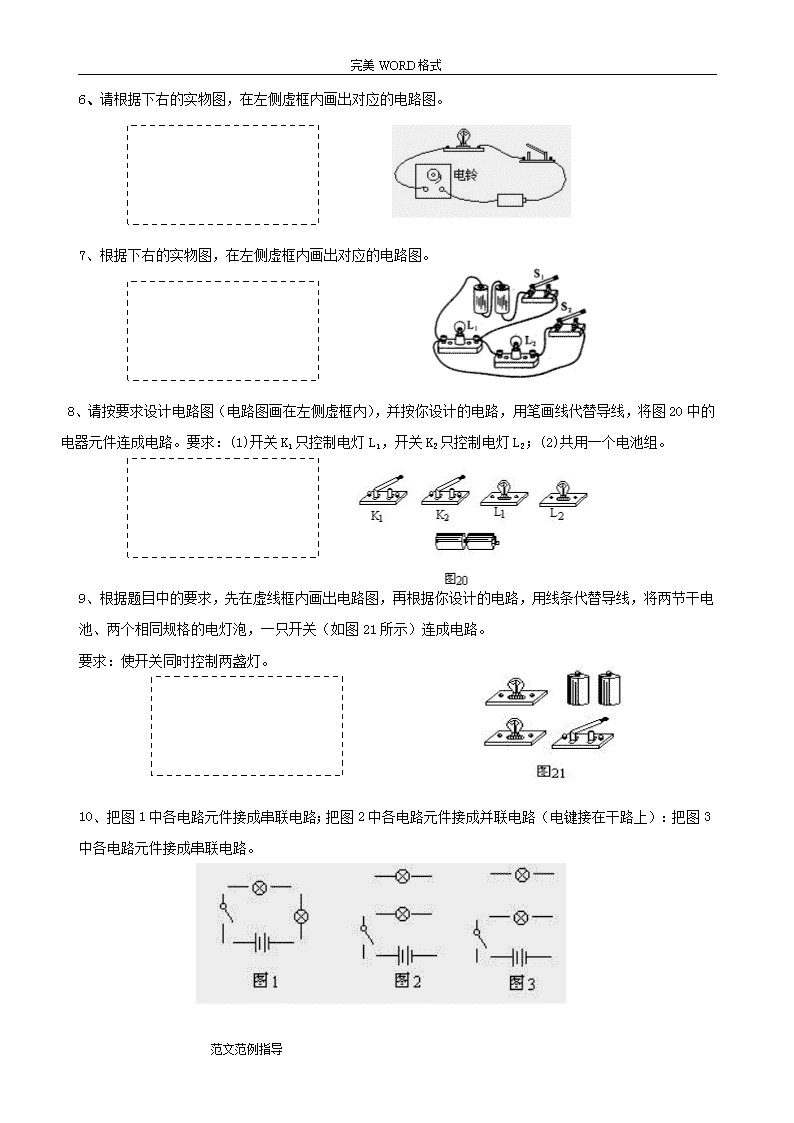

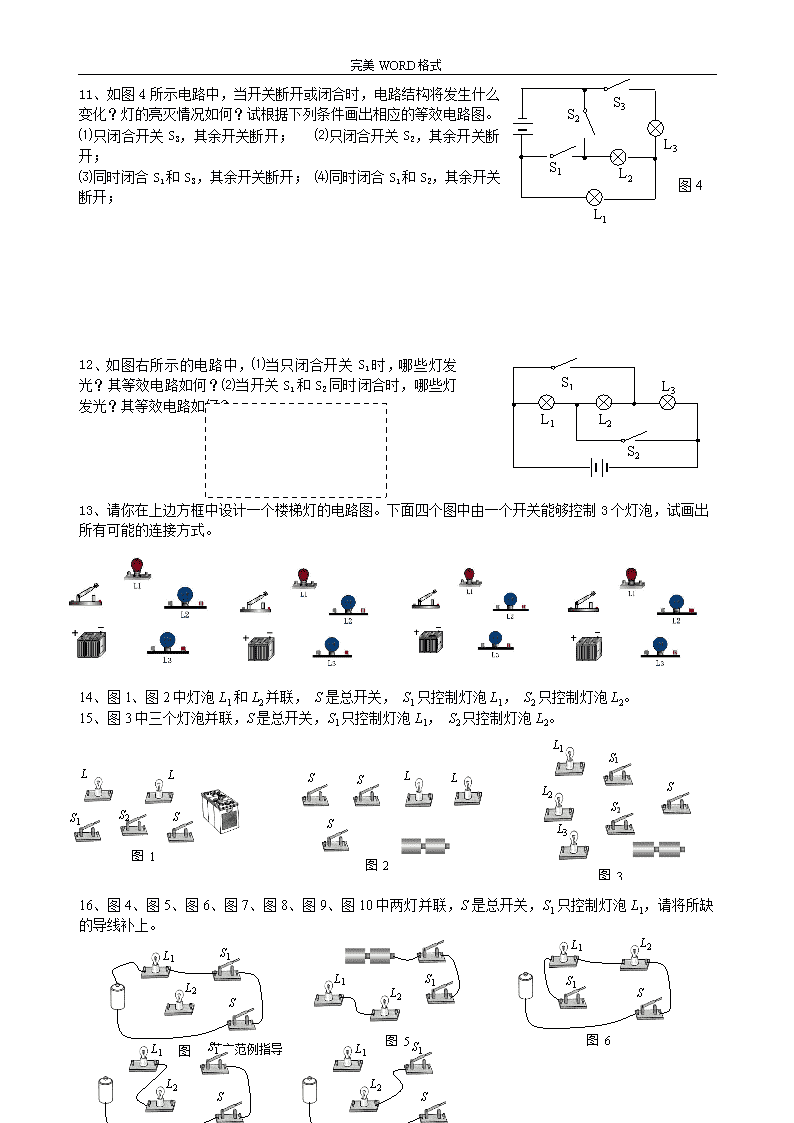

完美WORD格式初中物理电路、电路图训练题姓名：1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。2.、根据电路图连接将右边实物图连成对应电路。3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。4、根据图1，将图2元件连成对应电路。5、按照下左实物图在虚框内画出对应电路图。L1L2S1S2范文范例指导\n完美WORD格式6、请根据下右的实物图，在左侧虚框内画出对应的电路图。7、根据下右的实物图，在左侧虚框内画出对应的电路图。8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。要求：使开关同时控制两盏灯。10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串联电路。范文范例指导\n完美WORD格式图4L2L3L1S1S2S311、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。⑴只闭合开关S3，其余开关断开；⑵只闭合开关S2，其余开关断开；⑶同时闭合S1和S3，其余开关断开；⑷同时闭合S1和S2，其余开关断开；S1L2L1L3S212、如图右所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？13、请你在上边方框中设计一个楼梯灯的电路图。下面四个图中由一个开关能够控制3个灯泡，试画出所有可能的连接方式。14、图1、图2中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。15、图3中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。L1L2L3S1SS2图3S2L1L2S1图1SL1L2S1S2S图2SS1L1L2图6L1L2S1图516、图4、图5、图6、图7、图8、图9、图10中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。S1SL1L2图4图8L2S1SL1图7S1SL1L2范文范例指导\n完美WORD格式SS1L1L2图917、在图10中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。18、在图11中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。SS2L2S1图11L1L2S1图10S19、按要求连接实物图，并在虚线框内画出对应电路图：（1）图12中要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。图12L1L2S1S220、上图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与___________两触点接触时，电动机送出来的是热风。21、最基本的电路连接方法有两种：_______电路和______电路。马路上的路灯同时亮，同时灭，它们之间是采用了______接法。22、如左图所示的电路，要使灯L1、L2串联，则应闭合开关______，断开开关_______；要使灯L1、L2并联，则应闭合开关_______，断开开关________；如闭合开关S1、S2断开S3，则灯______亮，灯______不亮；如闭合S2、S3，则会出现_______现象。ABCDabcdS1L1L2S2S323、在上右图所示的电路中，闭合开关后将出现（填“通路”、“开路”或“短路”），要使电路中的两灯串联，只要拆除导线；要使电路中良等并联，只要将导线接到。24、在下图中，A、B、C、D为接线柱，另备有若干导线。若要使灯L1发光，应连接接线柱；若要使灯L1、L2串联起来发光，应连接接线柱；若要使灯L1、L2并联起来发光，应连接接线柱和接线柱；若将A、C接线柱连接起来，则会发生现象。范文范例指导\n完美WORD格式L2ABCDL124、如图21用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试在上面虚线框内画出该同学所连接电路的电路图，他所连电路和错误是_____。　25、请在图19中标出电池的正、负极和电路中的电流方向。26、用线条代替导线，将图20中的电器元件连成电路。　　要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组L1L3S1S2L1L2+—27、按照下图电路图，将对应右图各实物元件连接起来。-+S3S2S1E2E128、在右边方框中，画出右边电路的对应电路图。29、按要求连接实物图，并画出电路图：（1）下右图中要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。AA+—L1L2（2）下左图中要求：L1、L2并联，用两个电流表一次就能测出通过L1、L2的电流及总电流。L1L2S1S230．在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3范文范例指导\n完美WORD格式闭合时，灯______亮，当S1、S2闭合时，会发生______。31、如图所示的电路中，正确的是()32、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联33、如下左图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合________。34、关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏35、如图所示，下列电路中，开关同时控制电灯和电铃的是（）36、请根据左边实物连接的电路，在右边方框中画出其对应的电路图。37、如图(7)所示电路，以下说法正确的是( )A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响范文范例指导\n完美WORD格式C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响38、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯。39、如图下所示的电路图中，属于两灯串联的电路是_______，属于两灯并联的电路是。40、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。41、如上右图所示，按电路图用笔画线作导线，将元件连接起来。42、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。43、根据下图(a)的电路图，在图(b)中画出对应的实物连接图。范文范例指导\n完美WORD格式44、根据左边的实物连接，在右边的方框中画出相应的电路图.45、在下图中，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路。46、将下图中的电路元件按电路图连接成对应的实物图(要求导线不交叉)。47、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。范文范例指导\n完美WORD格式48、以下电路中，电路正确而且有电流通过的是（）ABCD49、画出一个电路的实物图比较复杂，所以为了方便，科学上规定了每种电路元件的表示符号。下列表示电池组的表示符号的是（）ABCD50、为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。电流的单位是用下列哪位科学家的名字命名的（）A．安培B．伏特C．欧姆D．瓦特51、科学上规定的电流方向为（）A．电荷运动的方向B．正电荷移动的方向C．正负电荷移动的方向D．电子运动的方向52、下列与图甲电路图相对应的实物电路是（）53、下面的四种电路图，当开关均闭合时有短路现象的是（）ABCD54、某同学按照一个电路图连成了实物电路如下右图所示，则他所选择的电路图应该是（）范文范例指导\n完美WORD格式BACD55、流过灯a的电流Ia＝5500毫安，流过灯b的电流Ib＝0.55安。流过灯c的电流Ic＝5.5×103微安，比较三个电流大小正确的是（）A．Ia＝IbIb>IcC．Ia>IbIb＝IcABCD56、下列用电流表测L1的电流图中，电流表连接正确的是（）57、在使用电流表的规则中，下列说法不正确的是（）A．电流表要串联在电路中B．必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表C．被测电流不要超过电流表的量程D．可以把电流表直接连在电源的两极上58、小丽同学在测一个电路中的电流时，电流表的示数如下左图所示，则电路中的电流为（）A．0.48B．4.8C．2.4D．0.2459、如上右图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（）A．M接a，N接bB．M接d，N接aC．M接c，N接dD．M接d，N接c范文范例指导\n完美WORD格式60、用一个开关同时控制两只电灯发光，两只电灯在电路中（）A．一定要串联B．只有并联C．可以是串联，也可以是并联D．不可能是并联61、在两只电灯的串联电路中，以下说法中不正确的是（）A．通过一只电灯的电流也一定通过另一只电灯B．电路中只用一个开关就可以C．一只电灯短路，会造成另一只电灯短路D．一只电灯烧坏，会造成另一只电灯开路62、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（）63、如图所示电路，电源电压不变，滑动变阻器上标有“2A20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（）64、一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）ABCD65、如图所示的四个电路图，当滑片向右移动时，会使灯泡变暗的电路是（）66、如下左图表示一种汽车上自动测定油箱内油面高度的装置，O点固定，P是滑动变阻器的金属滑片，随着浮球M的上升P范文范例指导\n完美WORD格式会下降，从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度。当油量表的示数变小时，油箱中的油（）A．增加B．减少C．不变D．无法判断MOP67、如上右图所示，滑动变阻器接线柱A、D连入电路，A、C间用导线连接。当滑片P向左移动时，连入电路的电阻将（）A．变大B．变小C．不变D．都有可能68、如下左图所示的电路中，电压表测量的电压是（）A．灯L1的电压B．灯L2的电压C．灯L1、L2的电压D．都不是69、如上右图所示为电压表的表盘中指针所指示的情况，下列读数正确的是（）A．若量程为3V，示数为2.4V　　B．若量程为15V，示数为10.6VC．若量程为3V，示数为2.6V　D．若量程为15V，示数为2.6V70、在右图中，关于a、b的说法正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a、b都为电流表D．a、b均为电压表71、对于电流表、电压表测电源的电流和电压的说法中，正确的是（）A．电流表可以直接接在电源两端B．电压表不可以接在电源两端C．电压表可以直接接在电源两端D．以上说法都不对72、同学们到实验室做“用电压表和电流表测量导体的电阻”的实验时，往往用已经使用过的两节干电池做电源，这两节干电池串联后的电压小于3.0伏。用电压表测量这两节干电池的电压时，电压表的量程选择：甲认为用0～3伏挡好，乙认为用0～15伏挡安全，丙认为两个量程都可以，最合适的选择是（）A．甲B．乙C．丙D．都合适73、范文范例指导\n完美WORD格式如下左图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电流表的示数变小B．电压表的示数不变C．电压表的示数变小D．灯泡变暗74、如上右图所示，物体M在水平导轨上平移时，带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小，下列说法正确的是（）A．物体M不动时，电流表、电压表都没有示数B．物体M不动时，电流表有示数，电压表没有示数C．物体M向右移动时，电流表、电压表示数都增大D．物休M向右移动时，电流表示数不变，电压表示数增大75、小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（）76、如下图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是（）A．若电阻串联，①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大77、请你解释下面的几条“路”：电路:把电源、用电器、开关用连接起来组成的电流的路径。通路:闭合开关，电路接通，电路中会产生，这种电路叫通路。开路:断开，或电路中某处断开，电路中没有电流，这种电路也叫。短路:不经过用电器，直接用导线把连接起来，叫做电源短路。电源短路时，由于电路中的电流过，会损坏，甚至造成火灾，故必须防止电源短路。78、在电路中，电流的方向是，而实际上是自由电子(负电荷)从电源负极经导线流向正极。可见，电流的方向与电子的移动方向。范文范例指导\n完美WORD格式79、如图甲是小亮同学测量并联电路的总电流时连接的电路。（1）请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求。你选择撤掉的是导线。（2）撤掉多余的导线后，闭合开关，电流表的读数如图乙，其读数是80、要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图。81、两实验小组使用相同规格的元件，按图示电路进行同一实验(其中a、b、c、d、e为滑动变阻器上五个间距相等的位置，a、e为滑动变阻器上的两个端点)。电源电压U=3V，电阻R=1Ω，滑动变阻器的最大阻值为4Ω。首先他们将滑动变阻器的滑片P置于a，然后闭合开关,他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个位置，把相应的电流表示数记录在表一、表二中。对比两组数据，发现电流表示数不完全相同。经检查，发现其中一个实验组使用的滑动变阻器发生了断路。表一(第一实验组)P的位置abcde电流表的示数(A)001.001.503.00表二(第二实验组)P的位置abcXde电流表的示数(A)0.600.751.001.503.00请分析回答下列问题：（1）滑动变阻器发生断路的是第实验组；断路发生在滑动变阻器段(选填“ab”、“bc”、“cd”或“de”)。（2）表二中，滑片P在X(X是c、d之间的某一点)处时，电流表示数的可能值为。A．0.70AB．0.85AC．1.20AD．2.00A82、在一个实验中，提供了如下图所示的实物电路。范文范例指导\n完美WORD格式（1）请在下面右边的方框中画出实验电路图。电路图乙甲（2）将图甲中的滑动变阻器接入电路。要求：滑片P右移时灯变亮。（3）小灯泡正常发光时，电流表的示数如图乙所示，通过小灯泡的电流是_________。83、小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。(1)由表中数据求出该电阻的阻值Rt与温度t的数学关系式。(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏?(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的?范文范例指导
