苏科九年级物理中考电学综合题精选 8页

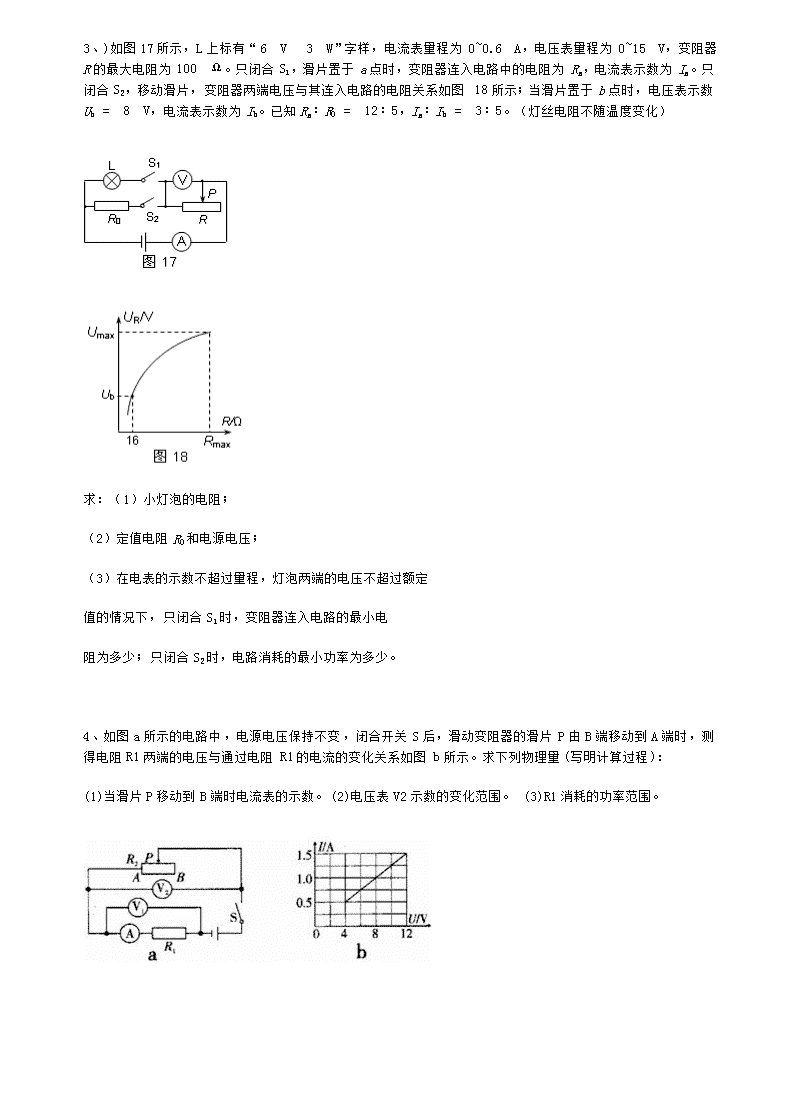

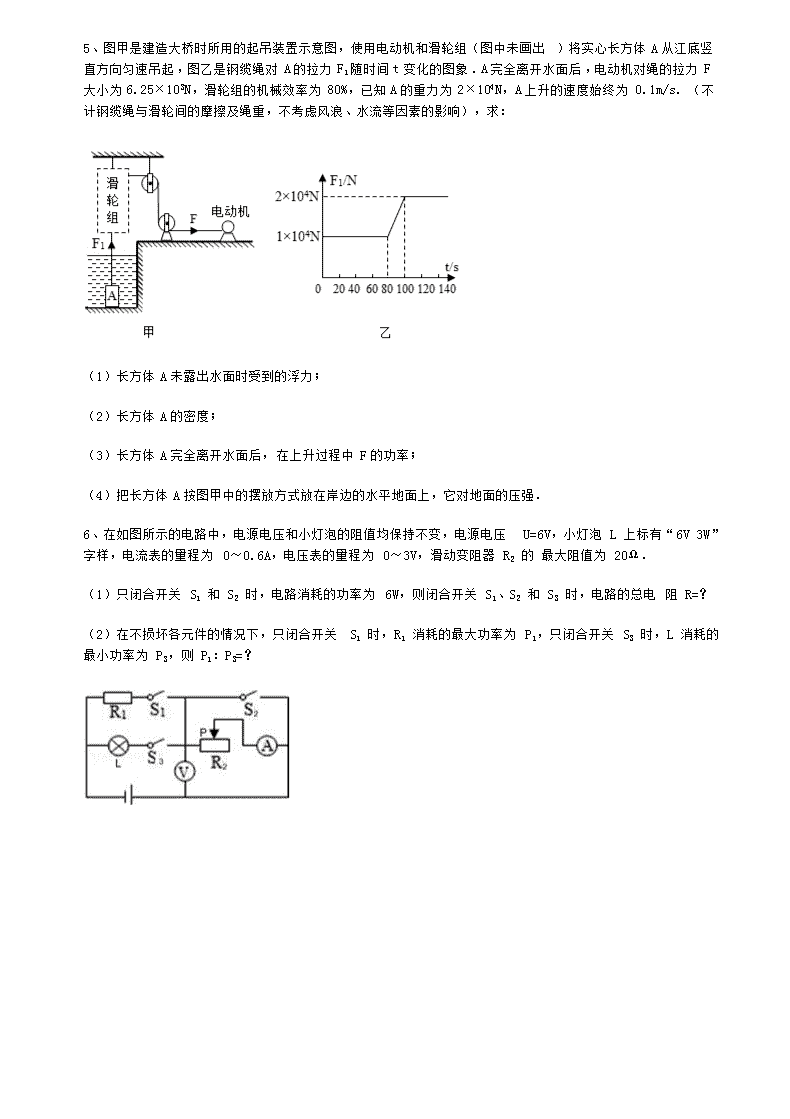

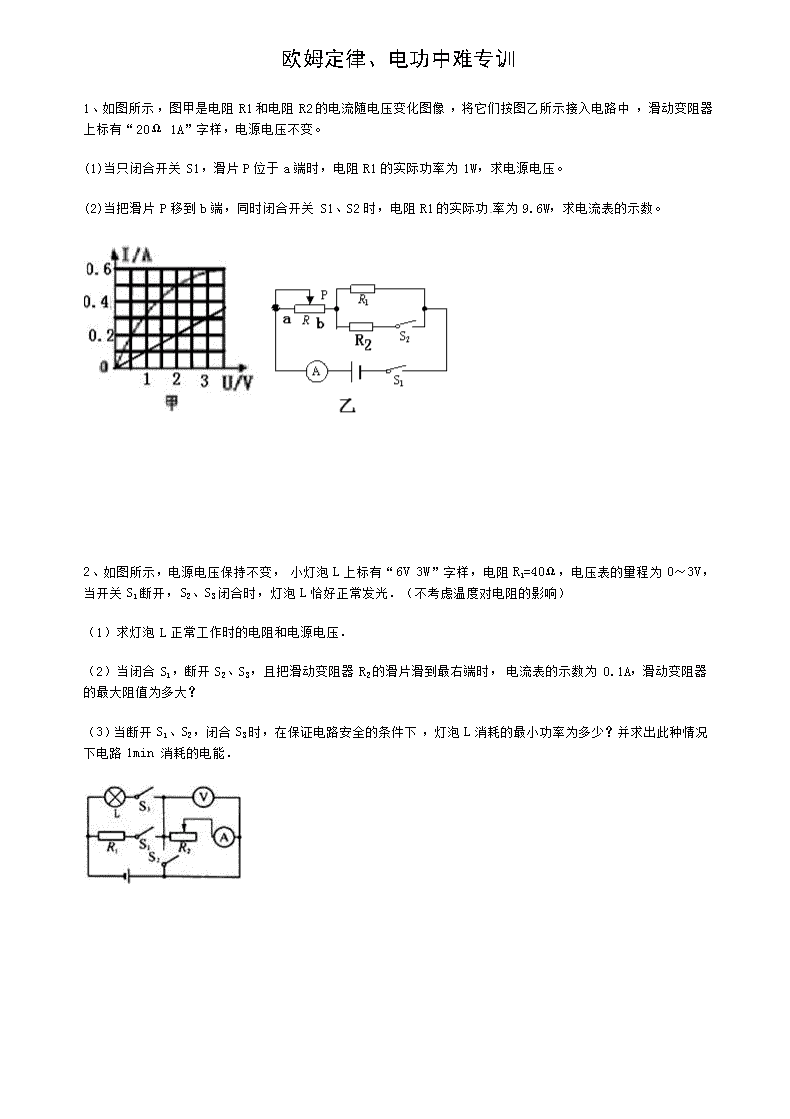

欧姆定律、电功中难专训 ‎1、如图所示，图甲是电阻R1和电阻R2的电流随电压变化图像，将它们按图乙所示接入电路中，滑动变阻器上标有“20Ω 1A”字样，电源电压不变。‎ ‎(1)当只闭合开关S1，滑片P位于a端时，电阻R1的实际功率为1W，求电源电压。‎ ‎(2)当把滑片P移到b端，同时闭合开关S1、S2时，电阻R1的实际功率为9.6W，求电流表的示数。‎ ‎                     ‎ ‎2、如图所示，电源电压保持不变，小灯泡L上标有“6V 3W”字样，电阻R1=40Ω，电压表的量程为0～3V，当开关S1断开，S2、S3闭合时，灯泡L恰好正常发光．（不考虑温度对电阻的影响）‎ ‎（1）求灯泡L正常工作时的电阻和电源电压．‎ ‎（2）当闭合S1，断开S2、S3，且把滑动变阻器R2的滑片滑到最右端时，电流表的示数为0.1A，滑动变阻器的最大阻值为多大？‎ ‎（3）当断开S1、S2，闭合S3时，在保证电路安全的条件下，灯泡L消耗的最小功率为多少？并求出此种情况下电路1min 消耗的电能．‎ ‎3、)如图17所示，L上标有“6 V  3 W”字样，电流表量程为0~0.6 A，电压表量程为0~15 V，变阻器R的最大电阻为100 Ω。只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示数Ub = 8 V，电流表示数为Ib。已知Ra∶R0 = 12∶5，Ia∶Ib = 3∶5。（灯丝电阻不随温度变化）‎ 求：（1）小灯泡的电阻；‎ ‎（2）定值电阻R0和电源电压；‎ ‎（3）在电表的示数不超过量程，灯泡两端的电压不超过额定 值的情况下，只闭合S1时，变阻器连入电路的最小电 阻为多少；只闭合S2时，电路消耗的最小功率为多少。‎ ‎4、如图a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示。求下列物理量(写明计算过程)：‎ ‎(1)当滑片P移动到B端时电流表的示数。(2)电压表V2示数的变化范围。 (3)R1消耗的功率范围。‎ ‎5、图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%，已知A的重力为2×104N，A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：‎ ‎（1）长方体A未露出水面时受到的浮力；‎ ‎（2）长方体A的密度；‎ ‎（3）长方体A完全离开水面后，在上升过程中F的功率；‎ ‎（4）把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强．‎ ‎6、在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压 U=6V，小灯泡 L 上标有“6V 3W”字样，电流表的量程为 0～0.6A，电压表的量程为 0～3V，滑动变阻器 R2 的 最大阻值为 20Ω．‎ ‎（1）只闭合开关 S1 和 S2 时，电路消耗的功率为 6W，则闭合开关 S1、S2 和 S3 时，电路的总电 阻 R=？‎ ‎（2）在不损坏各元件的情况下，只闭合开关 S1 时，R1 消耗的最大功率为 P1，只闭合开关 S3 时，L 消耗的最小功率为 P3，则 P1：P3=？‎ ‎7、物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示．电路 中电源电压为 12V，且保持不变，R1 是供加热的电阻丝，R2 是一个定值电阻．当开关 S1、S2 都闭合时，电流表示数为 0.8A；当开关 S1 闭合、S2 断开时，电压表示数为 7.5V．求： （l）电阻丝 R1 的阻值．‎ ‎（2）开关 S1 闭合、S2 断开时，电流表的示数及 R2 的阻值．‎ ‎（3）开关 S1、S2 都闭合时，这个模型处于加热状态还是保温状态？请算出此状态下它的功率．‎ ‎8、如图所示，电源电压保持不变，滑动变阻器最大值为 R1=40Ω，小灯泡的电阻为 10Ω且保 持不变．当 S1、S2 均闭合且滑片 P 滑到 b 端时，电流表 A1、A2 的示数之比为 3：2；当 S1、 S2 均断开且滑片 P 置于滑动变阻器中点时，小灯泡 L 的功率为 10W．求：‎ ‎（1）电阻 R2 的阻值；‎ ‎（2）当 S1、S2 均闭合且滑片 P 在 b 端时，电压的示数； （3）整个电路消耗的最小电功率．‎ ‎9、在图所示的电路中，电源电压为 220V；R1、R2、R3 为定值电阻，但是它们的具体电阻数值 都没有标注，知道它们电阻的可能值是 44Ω、88Ω、176Ω或 220Ω．闭合开关 S，在断开 S1、S2 与闭合 S1、S2 两种状态下，电流表的示数之比为 1：10．电路消耗电功率有四种可能的 情况，其中消耗电功率的最大值是 1100W．求：‎ ‎（1）R2 的电阻值；‎ ‎（2）在开关 S 闭合，S1、S2 断开的状态下，电压表示数可能各是多少？‎ ‎10、如图所示电路中，S 为一单刀双掷开关，灯泡 L1 上标有“3V、1.5W”的字样，电源电压恒 为 18V．当开关 S1、S2、S3 都闭合时，电路中的总电阻为 4Ω；当开关 S1 闭合，S2、S3 断开， 滑动变阻器 R 的滑片位于变阻器的中点时，L1 正常发光；当开关 S2 闭合，S1、S3 断开，滑动 变阻器的滑片位于变阻器的右端时，灯泡 L2 消耗的电功率正好是其额定功率的 1/4，求： （1）灯泡 L1 的电阻；‎ ‎（2）灯泡 L2 的电阻； （3）灯泡 L2 的额定功率．‎ ‎ ‎ ‎ ‎ ‎11、如图所示，电源电压不变，R是定值电阻，电灯L标有“6V 3W”的字样．当只闭合S时，电流表的示数为0.6A．再闭合S1时，电流表的示数变化了0.5A．求：‎ ‎（l）电阻R的阻值；‎ ‎（2）幵关都闭合后，5min内电路消耗的总电能．‎ ‎12、如图所示，电源电压为6 V恒定不变，灯泡上标有“6 V　4 W”的字样．当S2闭合，S1、S3断开时，灯泡的实际功率为0.25 W．求：（设灯丝电阻恒定）‎ ‎（1）电阻R两端的电压；‎ ‎（2）电阻R的阻值；‎ ‎（3）当S1、S3闭合，S2断开，通电2 min，电流通过R做的功．‎ ‎13、图示电路中，滑动变阻器铭牌上标有“50Ω1A”字样，电压表量程0﹣15V．闭合开关S1、S2，断开开关S3，调节变阻器滑片P至某位置，电压表示数为6.0V，电流表示数为0.50A，灯泡正常发光；再闭合开关S3，电流表示数变为0.75A．‎ ‎（1）求变阻器接入电路的阻值； ‎ ‎（2）求灯泡的额定功率； ‎ ‎（3）只闭合开关S1、S2，改变电源电压并移动滑片P，使电路安全工作，求电路10s消耗的最大电能．‎ ‎14、小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图乙所示．问：‎ 电热吹风机 额定电压/V ‎220‎ 电热丝功率/W ‎480‎ 电动机功率/W ‎40‎ ‎（1）这段时间内电吹风消耗了多少电能？‎ ‎（2）氧化电热丝正常工作时的实际电阻值是多少？‎ ‎（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？连接上去的新电阻丝的阻值是多少？‎ ‎　‎ ‎15、如图所示的电路中，电源电压恒为18V，灯泡L标有“9V 4.5W”字样，电压表的量程为0～15V，电流表的量程为0〜0.6A，滑动变阻器标有“100Ω  1A”字样，当只闭合开关S1时，灯泡恰能正常发光，不计灯泡电阻随温度的变化．求：‎ ‎（1）定值电阻R0的阻值；‎ ‎（2）只闭合开关S2，电压表示数为12.6V，电流表的示数；‎ ‎（3）只闭合开关S2，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的总功率变化范围．‎ ‎16、如图所示，电源电压恒为4.5V，电压表量程为“0～3V”，滑动变阻器R规格为“20Ω，1A”，灯泡L标有“3.0V，1.5W”字样（不考虑灯丝电阻变化）．在不损坏电路元件情况下，求：‎ ‎（1）灯泡的电阻和正常工作的电流；‎ ‎（2）滑动变阻器阻值变化的范围；‎ ‎（3）该电路的最大功率．‎ 17、 电压力锅集高压锅和电饭锅的优点于一体，既安全又节能．某型号电压力锅的额定电压为220V，右图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40 mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；R0是特殊电阻，其阻值随锅内温度变化而改变；接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．‎ ‎（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值．（2分）‎ ‎（2） 当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大? （2分）‎ ‎（3）在保压状态下，加热器正常工作1h耗电0.2kWh，求R2的阻值．（2分）‎ ‎（4）用该压力锅对5 L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度?（已知消耗的电能有90％被有效利用，水的比热容为4.2×103J／(kg·℃)．（3分）‎ ‎18、某型号家用电饭锅有加热和保温两个档位，加热档功率大于保温档功率．其原理如图所示，R1和R2为两个加热电阻．电饭锅在保温档正常工作时的功率P保=22W．已知电阻R2=44Ω，求：‎ ‎（1）电饭锅在加热档正常工作时的功率是P加；‎ ‎（2）加热电阻R1的阻值；‎ ‎（3）电饭锅正常工作时，用加热档给食物加热20min后，换用保温档给食物加热10min．此过程中，电饭锅产生的热量Q．‎
