2020年高考试题分项版解析物理专题13 电磁感应和交变电流 17页

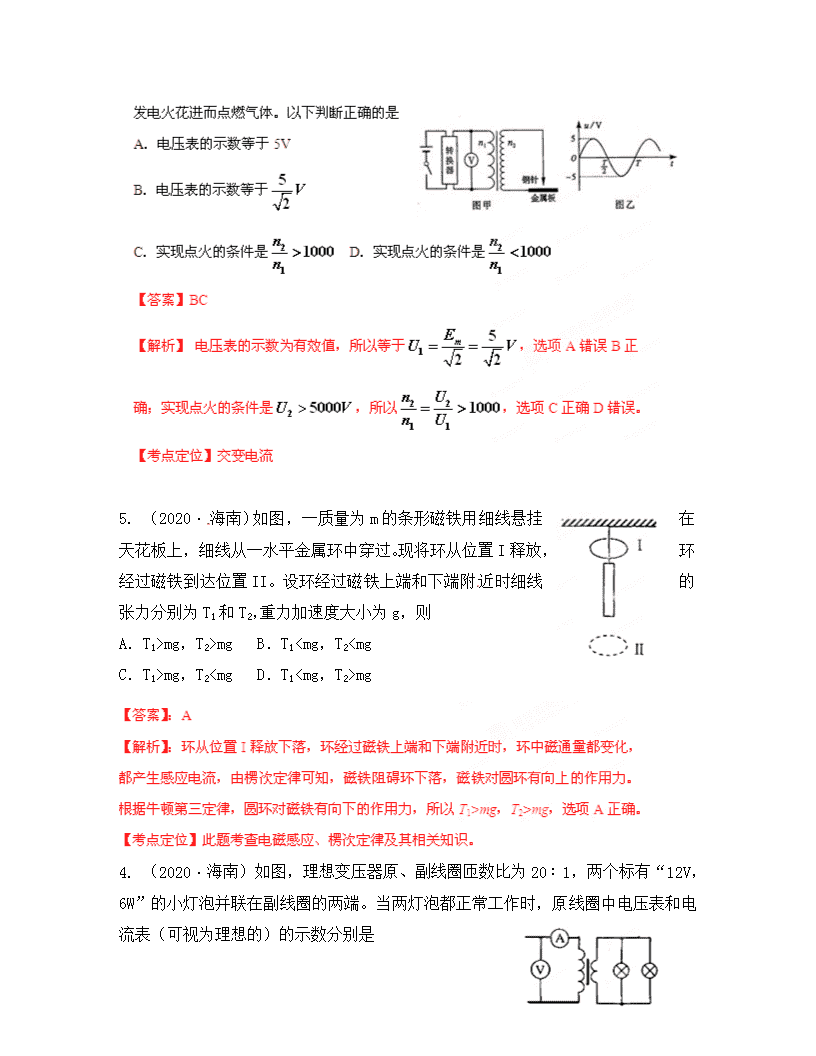

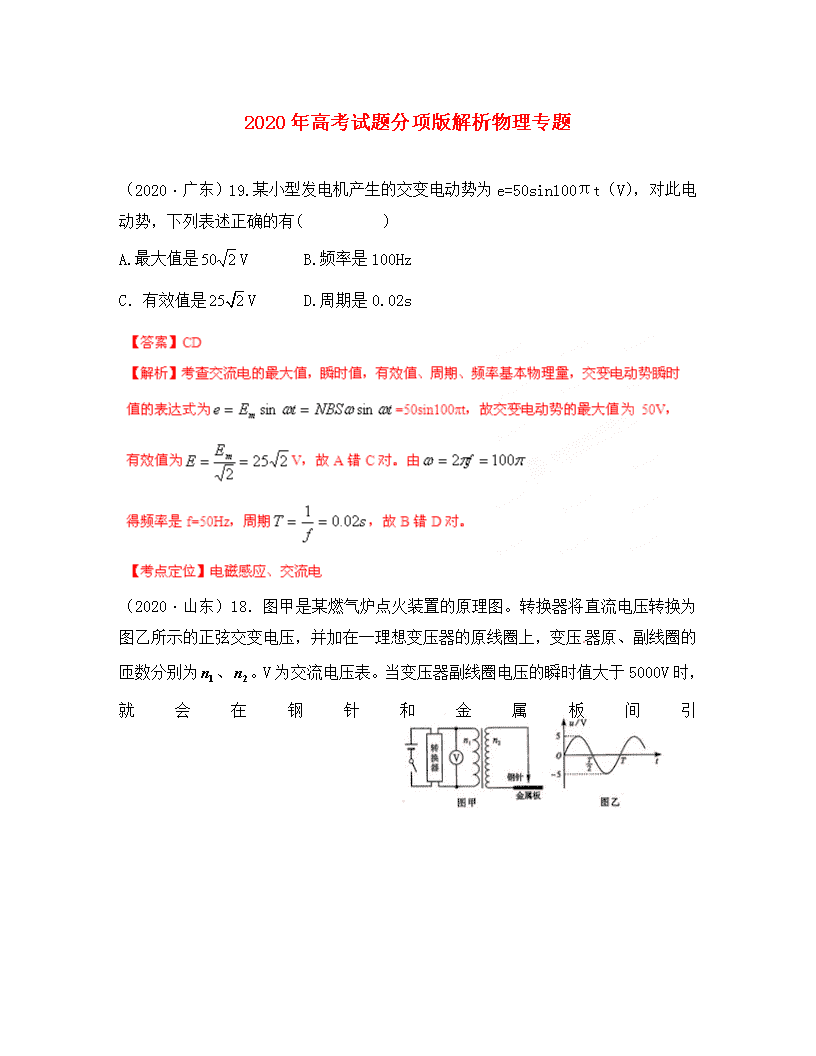

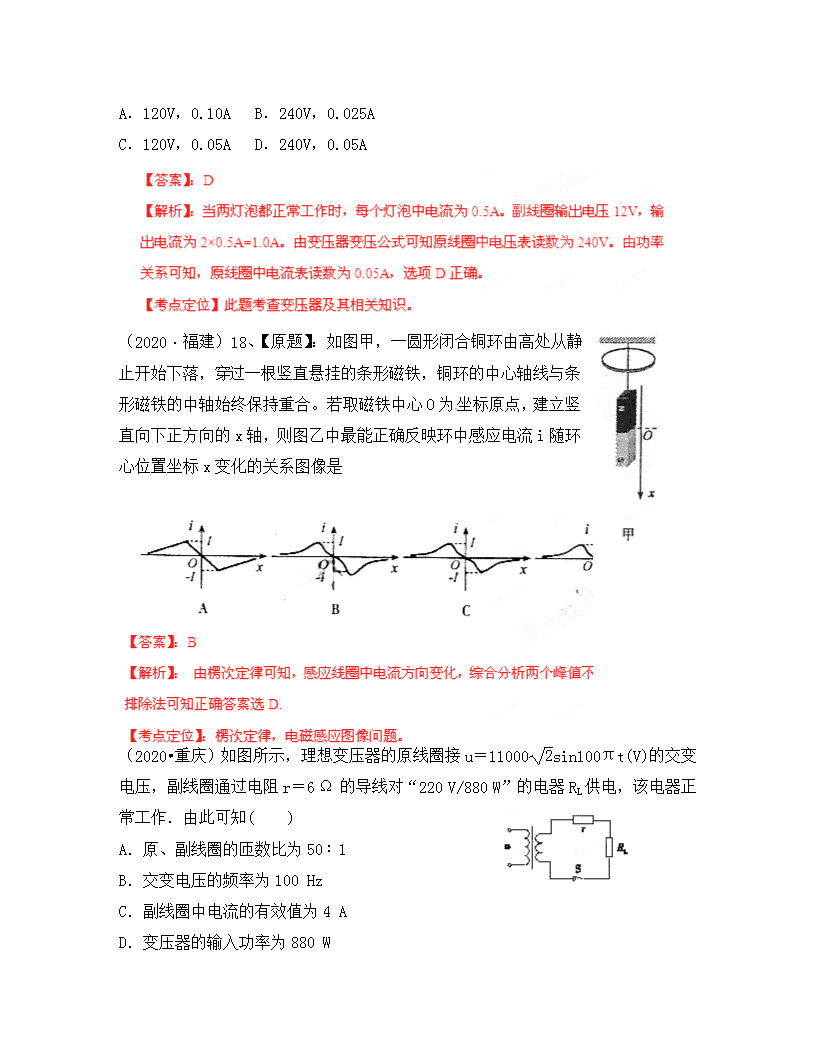

‎2020年高考试题分项版解析物理专题 ‎ ‎（2020·广东）19.某小型发电机产生的交变电动势为e=50sin100πt（V），对此电动势，下列表述正确的有( )‎ A.最大值是V B.频率是100Hz C．有效值是V D.周期是0.02s ‎（2020·山东）18．图甲是某燃气炉点火装置的原理图。转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为、。V为交流电压表。当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引 ‎5. （2020·海南）如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属环中穿过。现将环从位置I释放，环经过磁铁到达位置II。设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则 A．T1>mg，T2>mg B．T1mg，T2mg ‎4. （2020·海南）如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端。当两灯泡都正常工作时，原线圈中电压表和电流表（可视为理想的）的示数分别是 A．120V，‎0.10A B．240V，0.025A C．120V，‎0.05A D．240V，‎‎0.05A ‎（2020·福建）18、【原题】：如图甲，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴始终保持重合。若取磁铁中心O为坐标原点，建立竖直向下正方向的x轴，则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图像是 ‎（2020•重庆）如图所示，理想变压器的原线圈接u＝11000sin100πt(V)的交变电压，副线圈通过电阻r＝6 Ω的导线对“220 V/880 W”的电器RL供电，该电器正常工作．由此可知(　　)‎ A．原、副线圈的匝数比为50∶1‎ B．交变电压的频率为100 Hz C．副线圈中电流的有效值为4 A D．变压器的输入功率为880 W ‎（2020·江苏）7. 某同学设计的家庭电路保护装置如图所示,铁芯左侧线圈L1 由火线和零线并行绕成. 当右侧线圈L2 中产生电流时,电流经放大器放大后,使电磁铁吸起铁质开关K,从而切断家庭电路. 仅考虑L1 在铁芯中产生的磁场,下列说法正确的有 ‎(A) 家庭电路正常工作时,L2 中的磁通量为零 ‎(B) 家庭电路中使用的电器增多时,L2 中的磁通量不变 ‎(C) 家庭电路发生短路时,开关K 将被电磁铁吸起 ‎(D) 地面上的人接触火线发生触电时,开关K 将被电磁铁吸起 ‎（2020‎ ‎·浙江）20、为了测量储罐中不导电液体的高度，将与储罐外面壳绝缘的两块平行金属板构成的电容C置于储罐中，电容器可通过开关S与线圈L或电源相连，如图所示。当开关从a拨到b时，由L与C构成的回路中产生周期的振荡电流。当罐中的液面上升时 ‎（2020·天津）4． 通过一理想变压器，经同一线路输送相同的电功率P，原线圈的电压U保持不变，输电线路总电阻的R。当副线圈与原线圈的匝数比为k时，线路损耗的电功率为P1，若将副线圈与原线圈的匝数比提高到nk，线路损耗的电功率为P2，则P1，和 A．， B．R，‎ C．， D．R，‎ ‎（2020·四川）16．如图所示，在铁芯P上绕着两个线圈a和b，则 A．绕圈a输入正弦交变电流，线圈b可输出恒定电流 B．绕圈a输入恒定电流，穿过线圈b的磁通量一定为零 C．绕圈b输出的交变电流不对线圈a的磁场造成影响 D．绕圈a的磁场变化时，线圈b中一定有电场 ‎（2020·北京）19．物理课上，老师做了一个奇妙的“跳环实验”。如图， 她把一个带铁芯的线圈L、开关S和电源用导线连接起来后。将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。‎ 某同学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均未动。对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是 A．线圈接在了直流电源上 B．电源电压过高 C．所选线圈的匝数过多 D．所用套环的材料与老师的不同 ‎（2020·北京）15．一个小型电热器若接在输出电压为10v的直流电源上，消耗电功率为P；若把它接在某个正弦交流电源上，其消耗的电功率为。如果电热器电阻不变，则此交流电源输出电压的最大值为 A．5V B．5V C．5V D．10V ‎（2020·全国新课标卷）17.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分，一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调。已知变压器线圈总匝数为1900匝；原线圈为1100匝，接在有效值为220V的交流电源上。当变压器输出电压调至最大时，负载R上的功率为2.0kW。设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为 A.380V和‎5.3A B.380V和‎9.1A C.240V和‎5.3A D.240V和‎9.1A ‎（2020·全国新课标卷）19.如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小随时间线性变化。为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率的大小应为 ‎（2020·全国新课标卷）20.如图，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。已知在t=0到t=t1的时间间隔内，直导线中电流i发生某种变化，而线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。设电流i正方向与图中箭头方向相同，则i随时间t变化的图线可能是 ‎（2020·浙江）25、（22分）为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置，如图所示，自行车后轮由半径r1=5.0╳10‎-2m的金属内圈、半径r2=‎0.40m的金属内圈和绝缘辐条构成。后轮的内、外圈之间等间隔地接有4根金属条，每根金属条的中间均串联有一电阻值为R的小灯泡。在支架上装有磁铁，形成了磁感应强度B=0.10T、方向垂直纸面向外的“扇形”匀强磁场，其内半径为r1、外半径为r2‎ ‎、张角θ=π/6。后轮以角速度ω=2π rad/s相对于转轴转动。若不计其它电阻，忽略磁场的边缘效应。‎ ‎（1）当金属条ab进入“扇形” 磁场时，求感应电动势E，并指出ab上的电流方向；‎ ‎（2）当金属条ab进入“扇形” 磁场时，画出“闪烁”装置的电路图；‎ ‎（3）从金属条ab进入“扇形” 磁场开始，经计算画出轮子转一圈过程中，内圈与外圈之间电势差Uab-t图象；‎ ‎（4）若选择的是“1.5V、0.3A”的小灯泡，该“闪烁”装置能否正常工作？有同学提出，通过改变磁感应强度B、后轮外圈半径r2、角速度ω和张角θ等物理量的大小，优化前同学的设计方案，请给出你的评价。‎ ‎（2020·江苏）13. (15 分)某兴趣小组设计了一种发电装置,如图所示. 在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角琢均为49仔,磁场均沿半径方向. 匝数为N 的矩形线圈abcd 的边长ab =cd =、bc =ad =2‎ ‎. 线圈以角速度棕绕中心轴匀速转动,bc和ad 边同时进入磁场. 在磁场中,两条边所经过处的磁感应强度大小均为B、方向始终与两边的运动方向垂直. 线圈的总电阻为r,外接电阻为R. 求:‎ ‎（2020·安徽）23.（16分）图1是交流发电机模型示意图。在磁感应强度为的匀强磁场中，有一矩形线图可绕线圈平面内垂直于磁感线的轴转动，由线圈引起的导线和分别与两个跟线圈一起绕转动的金属圈环相连接，金属圈环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电话电阻形成闭合电路。图2是线圈的住视图，导线和 分别用它们的横截面来表示。已知长度为, 长度为,线圈以恒定角速度逆时针转动。（只考虑单匝线圈）‎ ‎（1）线圈平面处于中性面位置时开始计时，试推导t时刻整个线圈中的感应电动势的表达式；‎ ‎（2）线圈平面处于与中性面成夹角位置时开始计时，如图3所示，试写出t时刻整个线圈中的感应电动势的表达式；‎ ‎（3）若线圈电阻为r，求线圈每转动一周电阻R上产生的焦耳热。（其它电阻均不计）‎ ‎（2020·上海）33．（14分）如图，质量为M的足够长金属导轨abcd放在光滑的绝缘水平面上。一电阻不计，质量为m的导体棒PQ放置在导轨上，始终与导轨接触良好，PQbc构成矩形。棒与导轨间动摩擦因数为μ，棒左侧有两个固定于水平面的立柱。导轨bc段长为L，开始时PQ左侧导轨的总电阻为R，右侧导轨单位长度的电阻为R0。以ef为界，其左侧匀强磁场方向竖直向上，右侧匀强磁场水平向左，磁感应强度大小均为B。在t=0时，一水平向左的拉力F垂直作用在导轨的bc边上，使导轨由静止开始做匀加速直线运动，加速度为a。‎ ‎（2020·上海）26．（4分）为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示。己知线圈由a端开始绕至b端：当电流从电流计G左端流入时，指针向左偏转。‎ ‎（1）将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转。俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）。‎ ‎（2）当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转。俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）。‎
