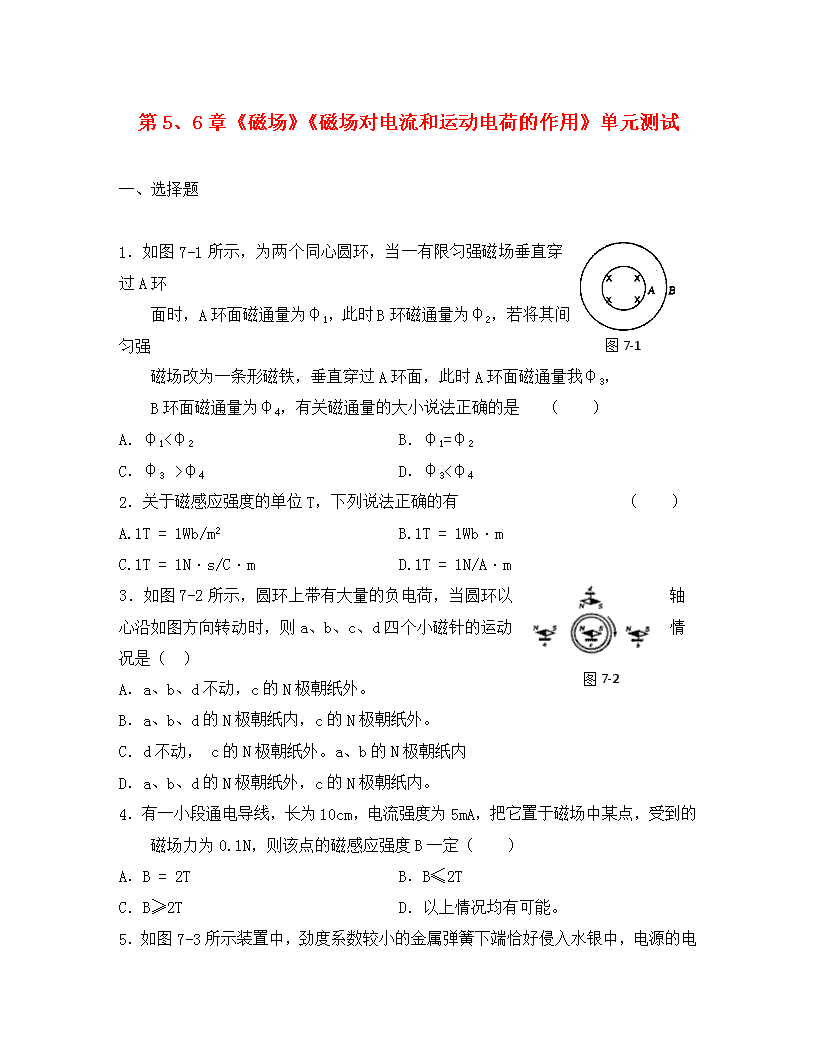

第5、6章《磁场》《磁场对电流和运动电荷的作用》单元测试 ‎ 一、选择题 图7-1‎ ‎1．如图7-1所示，为两个同心圆环，当一有限匀强磁场垂直穿过A环 面时，A环面磁通量为φ1，此时B环磁通量为φ2，若将其间匀强 磁场改为一条形磁铁，垂直穿过A环面，此时A环面磁通量我φ3，‎ B环面磁通量为φ4，有关磁通量的大小说法正确的是 （ ）‎ A．φ1<φ2 B．φ1=φ2‎ C．φ3　>φ4 D．φ3<φ4‎ ‎2．关于磁感应强度的单位T，下列说法正确的有 （ ）‎ A.1T = 1Wb/m2 B.1T = 1Wb·m C.1T = 1N·s/C·m D.1T = 1N/A·m 图7-2‎ ‎3．如图7-2所示，圆环上带有大量的负电荷，当圆环以轴心沿如图方向转动时，则a、b、c、d四个小磁针的运动情况是（ ）‎ A．a、b、d不动，c的N极朝纸外。‎ B．a、b、d的N极朝纸内，c的N极朝纸外。‎ C．d不动， c的N极朝纸外。a、b的N极朝纸内 D．a、b、d的N极朝纸外，c的N极朝纸内。‎ ‎4．有一小段通电导线，长为‎10cm，电流强度为5mA，把它置于磁场中某点，受到的磁场力为0.1N，则该点的磁感应强度B一定（ ）‎ A．B = 2T B．B≤2T C．B≥2T D．以上情况均有可能。‎ ‎5．如图7-3‎ 所示装置中，劲度系数较小的金属弹簧下端恰好侵入水银中，电源的电动势足够大，当闭合开关S后，弹簧将（ ）‎ A．保持静止 B．收缩 C．变长 D．不断上下振动。‎ 图7-3‎ 图7-4‎ ‎6．如图7-4所示，水平导线中通有稳恒电流I，导线正下方的电子e的初速度方向与电流方向相同，其后电子将 （ ）‎ A．沿路径a运动，轨迹是圆。 B．沿路径a运动，曲率半径变小。‎ C．沿路径a运动，曲率半径变大。 D．沿路径b运动，曲率半径变小。‎ 图7-5‎ ‎7．如图7-5所示，匀强磁场和匀强电场相互垂直，一电子以某以速度飞入 其中后。做匀速直线运动，其速度方向应该为 （ ）‎ A．垂直纸面向里 B．与电场线平行 C．与磁感线平行 D．垂直纸面向外 二、填空题 ‎8．中学课堂实验提到，让蒸馏水通过酸式滴定管慢慢下流如线状，把摩擦带电的玻璃棒靠近水流，发现水流方向发生偏转。问：如果把盛在玻璃容器中的蒸馏水置于强磁场的两极之间，蒸馏水的体积是增大、缩小还是保持不变？简述原因： 。‎ ‎9．如图7-6所示，放在马蹄形磁铁两极之间的导体棒ab，当通有自b到a的电流时受到向右的安培力作用，则磁铁的上端是 极，如果磁铁上端是S极，导体棒中的电流方向自a到b，导体棒受到的安培力方向向 图7-6‎ 图7-7‎ ‎10．三个速率不同的同种带电粒子，如图7-7所示沿同一方向从图中长方形区域的匀强磁场上边缘射入，从下边缘飞出时，对入射方向的偏角分别为90°，60°，30°，它们在磁场中运动时间比为 ‎11．平行金属板MN，平行于匀强磁场放置，如图7-8所示，一质量m带电量q的粒子，由a经半个周期到b垂直穿过板后运动到c，已知ab∶bc =10∶9，设粒子每次穿过金属板时阻力不变，则该粒子共能穿过MN 次。穿板前后在磁场中运动的周期 图7-9‎ ‎ （填如何变）‎ 图7-8‎ ‎12．半径为R的四分之一光滑圆弧的绝缘轨道，如图7-9所示。O为圆心，OA为水平半径，一质量为m，电量为q的带正电小球，从A点由静止滑下，经过最低点B时对轨道的压力为零，则该区域内匀强磁场的磁感应强度为 方向为 三、计算题 ‎13．在地面上方的真空室内，存在匀强电场和匀强磁场。已知电场强度和磁场强度的方向是相同的，电场强度的大小E = 0.15T。今有一个带负电的质点以v = ‎20m/s的速度在此区域内沿垂直于场强方向做匀速直线运动，求此带电质点的电量与质量之比q/m以及磁场的所有可能方向（角度可用反三角函数表示）。‎ 图7-10‎ ‎14．在倾角为θ的斜面上，放置一段通有电流强度I，长度L，质量m的导体棒a（电流方向向里），如图7-10所示，棒与斜面间动摩擦因数μ
