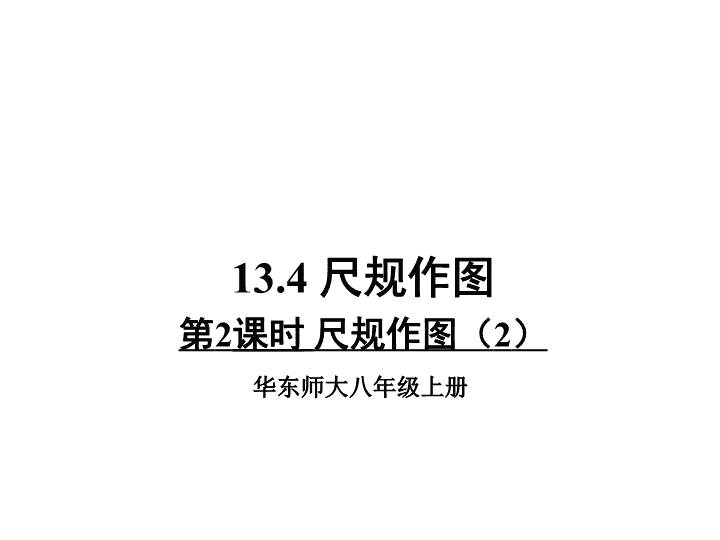

13.4 尺规作图
第2课时 尺规作图(2)
华东师大八年级上册

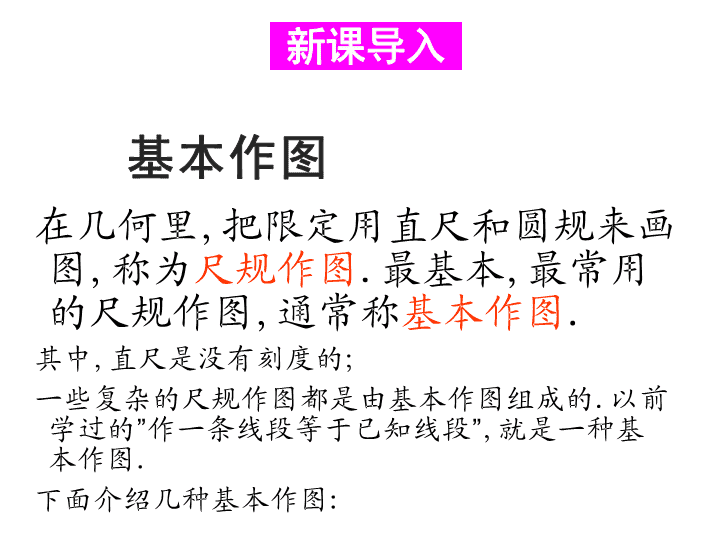

基本作图
在几何里,把限定用直尺和圆规来画
图,称为尺规作图.最基本,最常用
的尺规作图,通常称基本作图.
其中,直尺是没有刻度的;
一些复杂的尺规作图都是由基本作图组成的.以前
学过的”作一条线段等于已知线段”,就是一种基
本作图.
下面介绍几种基本作图:
新课导入

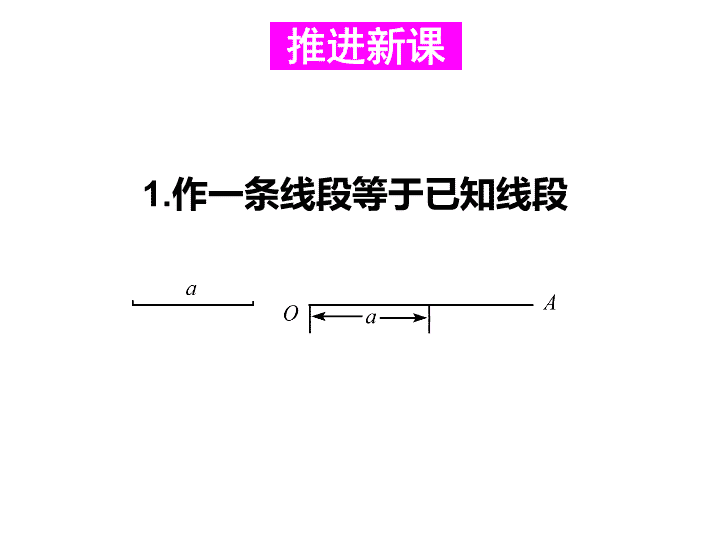

1.作一条线段等于已知线段
推进新课
2、作一个角等于已知角
已知: ∠AOB。
求作: ∠A`O`B` ,使∠A`O`B`= ∠AOB。
1、作射线O`A`。
2、以点O为圆心,以任意长为半径作弧,交OA于 点C,交OB于D。
3、以点O`为圆心,以OC长为半径作弧,交O`A`于点C`。
4、以点C`为圆心,以CD长为半径作弧,交前弧于D`。
5、过点D`作射线O`B`。
∠A`O`B`就是所求的角。
O A
B
C
D
O` A`C`
D`
B`
证明:连接DC,D’C’ ,由作法可知
△C`O`D`≌ △COD(SSS),
∴∠C`O`D`=∠COD(全等三角形的对应角相 等 ),
即∠A`O`B`=∠AOB。
O A
B
C
D
B`
O` A`C`
D`
3、平分已知角
●已知: ∠AOB。
●求作:射线OC,使 ∠ AOC= ∠ BOC。
作法:
1、以点O为圆心,任意长为半径画弧分别交
OA、OB于点D、E。
2、分别以D、E为圆心、大于DE的一半的长为
半径画弧,在∠AOB内两弧交于点C。
3、作射线OC。
OC就是所求的射线。
A
O
B
C
D
E
步骤:
1、分别以点A、B为圆心,以大于AB一半的长为半
径画弧,两弧的交于点C、D。
2、连结CD。
则CD是线段AB的垂直平分线.
A B
C
D
已知:线段AB。
求作:作直线CD交AB于O,使CD⊥AB,且AO=BO.
4、画已知线段的垂直平分线
作法:
(1)以点C为圆心,任一线段的长
为半径画弧,交直线l于点A、B;
(2)以点A 、B为圆心,以大于CB
长为半径在直线一侧画弧,两
弧交于点D;
(3)经过点C、D作直线CD.
直线CD即为所求.
①.如图,点C在直线l上,试过点C画出直线l
的垂线.
5.过定点作已知直线的垂线
D
CA B
作法:
(1)以点C为圆心,以适当长为半径
画弧,交直线l于点A、B;
(2)分别以点A. B为圆心,以CB长
为半径在直线另一侧画弧,两弧于
点D.
(3)经过点C、D作直线CD.
直线CD即为所求.
图24.4.10
②.如图,如果点C不在直线l上,试和同学讨论,应采
取怎样的步骤,过点C画出直线l的垂线?
A B
D
1、任意画一个钝角,并作出它的平分线。
2、已知:直线AB及直线AB外一点C;
求作:过点C作CD∥AB。
(提示:过点C任作一条直线 l,交AB于点E,在点C作∠CEB的同位角 (或内错角 ) .使它等于∠CEB)
l
C
A E B
课堂演练
课堂小结
这节课你有哪些收获?你觉得还有哪些地方存
在疑问,不妨与同伴交流。
1.从教材习题中选取,
2.完成练习册本课时的习题.
课后作业
