2019高考地理一轮复习地球的公转及其地理意义讲练结合学案 23页

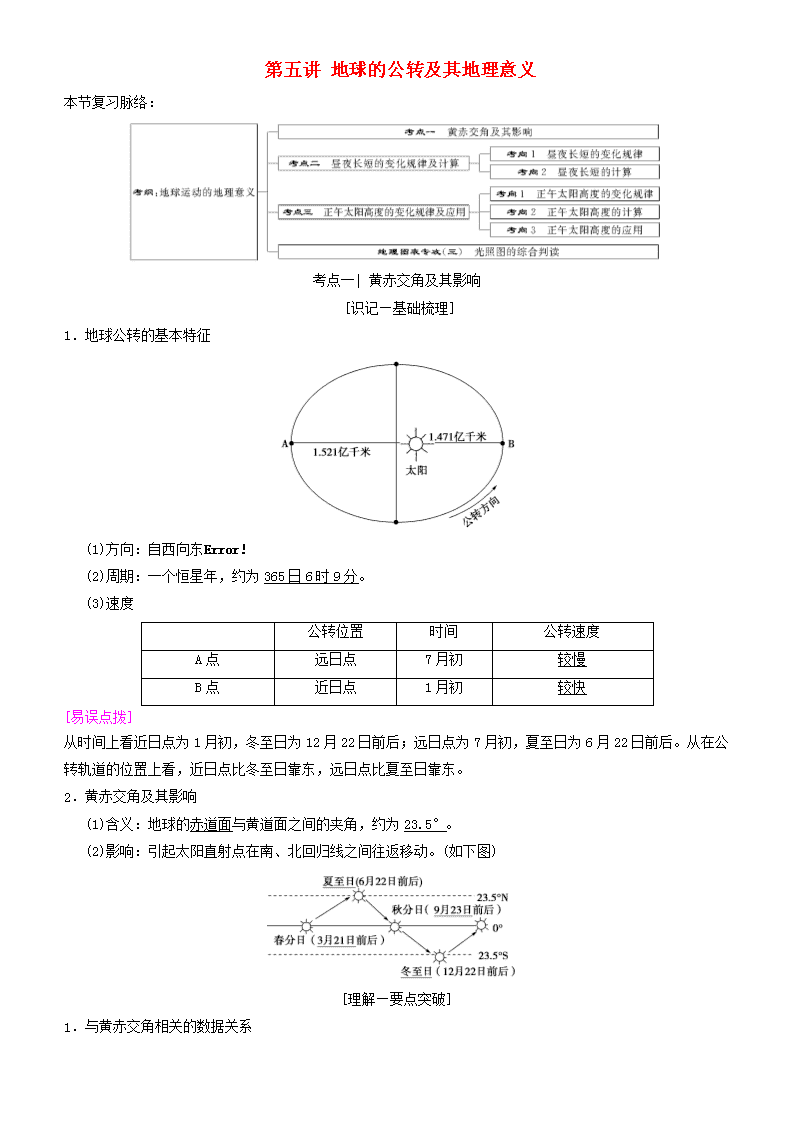

第五讲 地球的公转及其地理意义 本节复习脉络：‎ 考点一| 黄赤交角及其影响 ‎ [识记—基础梳理]‎ ‎1．地球公转的基本特征 ‎ (1)方向：自西向东 ‎ (2)周期：一个恒星年，约为365日6时9分。‎ ‎ (3)速度 公转位置 时间 公转速度 A点 远日点 ‎7月初 较慢 B点 近日点 ‎1月初 较快 从时间上看近日点为1月初，冬至日为‎12月22日前后；远日点为7月初，夏至日为‎6月22日前后。从在公转轨道的位置上看，近日点比冬至日靠东，远日点比夏至日靠东。‎ ‎2．黄赤交角及其影响 ‎ (1)含义：地球的赤道面与黄道面之间的夹角，约为23.5°。‎ ‎ (2)影响：引起太阳直射点在南、北回归线之间往返移动。(如下图)‎ ‎[理解—要点突破]‎ ‎1．与黄赤交角相关的数据关系 ‎ (1)黄赤交角＝回归线的度数，即图中α。‎ ‎ (2)黄赤交角与极圈度数互余，即图中90°－α。‎ ‎ (3)黄赤交角＝晨昏线与地轴的最大夹角，即图中α′。‎ ‎2．黄赤交角变化影响 ‎ (1)黄赤交角的大小决定太阳直射点的移动范围：在南北纬23.5°之间。‎ ‎ (2)黄赤交角变化的影响 若黄赤交角为零，太阳将永远直射赤道，地球上将不存在四季的变化，地中海气候、热带草原气候、热带季风气候等气候类型也会消失。‎ ‎ [运用—考向通关]‎ 读图，完成1～2题。‎ ‎1．若EF为赤道，P点出现极昼现象，则太阳直射的范围是(　　)‎ ‎ A．0°～20°N　　　　　 B．0°～20°S ‎ C．20°N～23.5°N D．20°S～23.5°S ‎2．若EF为地球公转轨道平面，PQ为地轴，下列变化可信的是(　　)‎ ‎ A．福州冬季均温升高 ‎ B．北温带范围变小 ‎ C．全球极夜范围扩大 ‎ D．悉尼(约34°S)夏季昼变长 ‎ [解图流程]　‎ ‎ 1．C　2.A　[第1题，若EF为赤道，则∠POF为P点纬度值，由图可知∠POF＝70°。结合题干中“P点出现极昼现象”可知，太阳直射点最低纬度为20°N。第2题，若EF为公转轨道面，PQ为地轴，则由图中可知黄赤交角为20°，黄赤交角变小，则福州冬至正午太阳高度变大，北温带范围变大，全球极昼(夜)范围缩小，悉尼夏季昼变短。]‎ ‎(2018·长沙市雅礼中学期中)登封观星台位于河南省登封市(约34°N,113°E)，是中国现存最早的古天文台建筑。观星台上有两间小屋，小屋之间有一横梁，台下正北方有一“长堤”(图1)，每天正午，横梁的影子会投在“长堤”上，利用它可以了解四季变化。据此完成第3～4题。‎ ‎3．当地球由丙处向乙处运动期间，正午时横梁在“长堤”上的投影逐日移动方向为(　　)‎ ‎ A．东　　　　 B．西　　　　‎ ‎ C．南　　　　 D．北 ‎4．若黄赤交角变小，则夏至日该地正午时横梁在“长堤”上投影的位置有何变化(　　)‎ ‎ A．变远 B．变近 ‎ C．向南移动 D．向西北移动 ‎ 3．D　4.A　[第3题，根据地球公转的特点可知，当地球由丙处向乙处运动期间，是从秋分到冬至，太阳直射点向南移动，该地正午太阳高度降低，影子增长。结合材料中方向可知，横梁在“长堤”上的正午投影逐日向北移动。第4题，若黄赤交角变小，北回归线的纬度变低，该地最大的正午太阳高度变小，投影变长，所以向北变长，即该地正午时横梁在“长堤”上投影的位置变远。]‎ 考点二| 昼夜长短的变化规律及计算 ‎(对应学生用书第26页)‎ ‎[识记—基础梳理]‎ ‎1．典型图示(以北半球为例)‎ ‎2．变化规律 时间 变化特点 重要节气 北半球夏半年(春分日至秋分日)‎ 北半球各地昼长夜短，纬度越高，昼越长，夜越短 图1中北半球各地昼长达到一年中的最大值，北极圈及其以北地区出现极昼现象 北半球冬半年(秋分日至次年春分日)‎ 北半球各地昼短夜长，纬度越高，昼越短，夜越长 图3中北半球各地昼长达到一年中的最小值，北极圈及其以北地区出现极夜现象 春、秋分日 图2代表的时间是每年的‎3月21日或‎9月23日前后，全球各地昼夜平分 太阳直射该地(除赤道外)，该地昼长夜短，但不一定昼最长夜最短。北半球各地夏至日这一天昼最长，南半球各地冬至日这一天昼最长。‎ ‎ [理解—要点突破]‎ ‎1．昼夜长短变化规律 ‎ (1)季节变化规律 北半球昼夜长短年变化 ‎ 春、秋分日全球各地均昼夜等长，且距春分(秋分)日越近的日期，昼夜长短差值越小。‎ ‎ (2)纬度分布规律 ‎ ①对称规律：南北半球纬度数相同的地区昼夜长短“对称”分布，即北半球各地的昼长与南半球相同纬度的夜长相等，例如23.5°N的昼长等于23.5°S的夜长。‎ ‎ ②递增规律：太阳直射点所在半球昼长夜短，且纬度越高，昼越长。另一半球昼短夜长，且纬度越高，夜越长。‎ ‎ ③变幅规律：赤道处全年昼夜平分；纬度越高，昼夜长短的变化幅度越大。‎ ‎ ④极昼、极夜规律：极昼(极夜)的起始纬度＝90°－太阳直射点的纬度。纬度愈高，极昼(极夜)出现的天数愈多。‎ ‎ ⑤昼夜长短状况规律：太阳直射在哪个半球，哪个半球就昼长夜短，且越向该半球高纬白昼时间越长。与太阳直射点的移动方向无关。‎ ‎2．昼夜长短变化的判断要“五看”“五定”‎ ‎ (1)看昼夜弧长，定昼夜长短 ‎ 晨昏线把经过的纬线圈分割成昼弧与夜弧，所求地所在的纬线圈上，若昼弧长于夜弧，则昼长夜短；反之则昼短夜长。赤道上全年昼夜等长。(如下图)‎ ‎ (2)看直射点位置，定昼夜长短状况 ‎ 太阳直射点的位置决定昼夜长短的状况。太阳直射在哪个半球(南、北半球)，哪个半球就昼长夜短，且越向该半球的高纬度地区白昼时间越长。(如下图)‎ ‎ (3)看直射点移动，定昼夜长短变化 ‎ 太阳直射点的移动方向决定昼夜长短的变化趋势，纬度的高、低决定昼夜长短的变化幅度。太阳向哪个半球(南、北)移动，哪个半球的昼将变长，夜将变短；且纬度越高，昼夜长短的变化幅度越大。(如下图)‎ ‎ (4)看直射点位置，定极昼极夜范围 ‎ 太阳直射点的纬度与出现极昼、极夜的最低纬度互余；太阳直射赤道，无极昼极夜现象；太阳直射北半球，北极点周围出现极昼，南极点周围出现极夜；太阳直射南半球，正好相反。‎ ‎ (5)看直射点位置，定日出日落方位 ‎ ①太阳直射赤道：全球正东日出，正西日落。‎ ‎ ②太阳直射北半球：全球东北日出，西北日落(极昼、极夜地区除外)。‎ ‎ ③太阳直射南半球：全球东南日出，西南日落(极昼、极夜地区除外)。‎ ‎3．昼夜长短的计算 ‎ (1)根据昼(夜)弧的长度计算 ‎ 昼长＝，夜长＝ ‎ (2)根据日出日落的地方时计算 ‎ 地方时正午12时把一天的白昼平分成相等的两份。‎ ‎ ①昼长时数＝(12－日出时间)×2＝(日落时间－12)×2‎ ‎ ②夜长时数＝(日出时间－0)×2＝(24－日落时间)×2‎ ‎ (3)根据纬度的分布特点进行计算 ‎ ①同纬度各地的昼长相等，夜长相等。‎ ‎ ②南、北半球纬度数相同的地区昼夜长短对称分布，即北半球各地的昼长(夜长)与南半球同纬度地区的夜长(昼长)相等。例如，40°N的昼长等于40°S的夜长。‎ ‎ (4)根据时间的分布特点进行计算 ‎ 同一纬线的昼夜长短在一年中有两个日期相同(除二至日)，且这两个日期近似关于二至日对称。如下图：‎ ‎ a与b两个时间的昼长、夜长是相同的，c与d两个时间的昼长、夜长也是相同的；b与c两个时间中，b时间的昼长等于c时间的夜长。‎ ‎[运用—考向通关]‎ 考向1　昼夜长短的变化规律 ‎1．‎2013年4月5日，我国帆船手驾驶“青岛号”帆船荣归青岛港，实现了中国人首次单人不间断环球航海的壮举。下图为依次航行的航线图。帆船返回青岛港当日，青岛(　　)‎ ‎ A．日出东南方向　　　　 B．于地方时6时前日出 ‎ C．昼长较广州短 D．昼短夜长 ‎ [解图流程]　‎ ‎ [答案]　B ‎(2016·上海高考)北京(40°N)某中学高中生开展地理课外活动，在连续三个月内三次测量正午太阳高度角，获得测量的数据(见下表)。‎ 第一次 第二次 第三次 ‎60°‎ ‎50°‎ ‎40°‎ ‎2．从第一次到第三次测量期间，该地昼夜长短状况及其变化是(　　)‎ ‎ A．先昼短夜长，后昼长夜短，昼渐短 ‎ B．先昼长夜短，后昼短夜长，夜渐短 ‎ C．先昼短夜长，后昼长夜短，夜渐短 ‎ D．先昼长夜短，后昼短夜长，昼渐短 ‎ D　[依据正午太阳高度＝90°－两地纬度间隔，以及北京纬度为40°N，可计算出三次测量时太阳直射点纬度分别为10°N、0°、10°S。又因为是在连续三个月内的测量，可判断在此期间，太阳直射点由北向南移动，结合昼夜长短变化规律可知，D选项正确。]‎ ‎(2017·全国卷Ⅱ)汽车轮胎性能测试需在不同路面上进行。芬兰伊瓦洛(位置见下图)吸引了多家轮胎企业在此建设轮胎测试场，最佳测试期为每年11月至次年4月。据此完成下题。‎ ‎3．在最佳测试期内，该地轮胎测试场(　　)‎ ‎ A．每天太阳从东南方升起 ‎ B．有些日子只能夜间进行测试 ‎ C．经常遭受东方寒潮侵袭 ‎ D．白昼时长最大差值小于12时 ‎ B ‎　[B对：11月至次年4月太阳大多数时间直射南半球，结合纬度可知，该地会出现极夜现象，因此进行轮胎测试有些日子只能在夜间进行。A错：当该地出现极夜现象时，无日出日落现象。C错：寒潮主要是由高纬度向低纬度蔓延，因此该地经常受北方寒潮侵袭。D错：‎3月21日前后到4月，该地昼长夜短，因此白昼时长大于12小时，极夜期间白昼时长为0，因此最大差值应大于12小时。]‎ 考向2　昼夜长短的计算 ‎(2018·南昌高三统考)下图为某日120°E经线上日出时刻随纬度的变化关系示意图。据此回答4～5题。‎ ‎4．下列推断正确的是(　　)‎ ‎ A．该日，可能在7月初 ‎ B．该日，长春日出方向为东南 ‎ C．该季节，正值尼罗河枯水期 ‎ D．该季节，马达加斯加岛昼长于夜 ‎5．甲地日落时刻为(　　)‎ ‎ A．19时　　　 B．17时 ‎ ‎ C．18时　　　 D．20时 ‎ [思维流程]　‎ ‎ → ‎ 4．A　5.B　[第4题，读图可知，70°N日出为0时，结合昼长的公式：昼长＝(12－日出)×2，推出70°N为极昼，故太阳直射20°N，可能为7月初，故A对；此时北半球昼长夜短，日出东北，日落西北，B错；马达加斯加岛位于南半球，南半球昼短夜长，故D错；此时北半球为夏季，尼罗河进入汛期，C错。第5题，读图可知，甲地日出为7：00，根据昼长的公式：昼长＝(12－日出)×2，甲地的昼长为10小时，再结合昼长公式：昼长＝(日落－12)×2，日落为17时，选B。]‎ 下图示意我国某楼盘的方位和北京时间15点时的太阳光线，该日南面阳台太阳照射的时长为9小时40分，据此回答6～7题。‎ 楼盘方位示意图 ‎6．该地该日昼长约(　　)‎ ‎ A．9小时40分 B．10小时40分 ‎ C．12小时40分 D．13小时40分 ‎7．该楼盘北面阳台该日阳光照射的时长最接近(　　)‎ ‎ A．1小时 B．2小时 ‎ C．3小时 D．4小时 ‎ 6．C　7.C　[第6题，首先以两分日为例计算南北阳台的阳光照射时间。两分日昼长12小时，日出方向为正东，当太阳光线东偏南40°时，南面阳台才能照到太阳光。结合地球自转速度可知，需时间2小时40分，据此可计算出阳台有阳光照射的时间为9小时20分。该日南面阳台太阳能够照射的时间为9小时40分，比两分日长20分，说明下午太阳照射时间比两分日长20分，则昼长要比两分日长40分钟，为12小时40分。第7题，北面阳台的照射时间就是该日昼长减去南面阳台的照射时间。]‎ 考点三| 正午太阳高度的变化规律及应用 ‎(对应学生用书第28页)‎ ‎[识记—基础梳理]‎ ‎1．正午太阳高度的变化规律 ‎ (1)太阳高度和正午太阳高度的区别 ‎ 太阳相对于地平面的高度角叫做太阳高度(如图甲所示)。各地太阳高度在地方时12时时最大，称为正午太阳高度(如图乙所示)。‎ 甲　太阳高度示意图　　　乙　正午太阳高度示意图 ‎ (2)正午太阳高度的变化 ‎ ①纬度变化 ‎ 由太阳直射的纬线向南、北两侧递减。‎ ‎ ②季节变化 北半球节气 达最大值的地区 达最小值的地区 夏至日 北回归线及其以北各纬度 南半球各纬度 冬至日 南回归线及其以南各纬度 北半球各纬度 二分日 赤道 ‎2．四季更替和五带的划分 ‎ (1)成因 ‎ ⇒ ‎ (2)四季的划分 ‎ ①天文四季 ‎ 夏季：一年内白昼最长、太阳最高的季节。‎ ‎ 冬季：一年内白昼最短、太阳最低的季节。‎ ‎ ②北温带许多国家的四季：3、4、5月为春季，依次类推，每三个月为一个季节。‎ ‎ (3)五带划分：以南、北回归线和南、北极圈为界限，将全球划分为热带、北温带、南温带、北寒带和南寒带五个热量带。‎ ‎[理解—要点突破]‎ ‎1．正午太阳高度的变化规律 ‎ (1)正午太阳高度的空间变化规律(全球正午太阳高度的纬度变化规律)‎ ‎ 从太阳直射点所在纬线分别向南北两侧递减；离直射点距离越近(纬度差越小)，正午太阳高度越大。如下图所示。‎ ‎ 夏至日：正午太阳高度由北回归线向南、北两侧递减。‎ ‎ 冬至日：正午太阳高度由南回归线向南、北两侧递减。‎ ‎ 春秋二分日：正午太阳高度由赤道向南、北两侧递减。‎ ‎ (2)季节变化规律 ‎ 同一地点，正午太阳高度随着季节作有规律的变化。其数值具有“来增去减”的特点，即直射点向本地所在纬线移来，则正午太阳高度增大，移去则减小。如下图所示：‎ 正午太阳高度的周年变化规律 ‎2．不同区域正午太阳高度年变化规律 回归线之间 正午太阳高度最大值为90°，每年有两次太阳直射现象，即一年中有两个正午太阳高度最大值 ‎　‎ 回归线上 正午太阳高度最大值为90°，一年中只有一次太阳直射现象，即一年中只有一个正午太阳高度最大值 ‎　‎ 回归线至极点之间 正午太阳高度最大值小于90°，一年中只有一个正午太阳高度最大值 ‎3．与正午太阳高度相关的计算 ‎ (1)正午太阳高度的计算公式 ‎ 公式：H＝90°－两点纬度差。‎ ‎ 说明：“两点”是指所求地点与太阳直射点。两点纬度差的计算遵循“同减异加”原则，即两点同在北(南)半球，则两点纬度“大数减小数”，两点分属南、北不同半球，则两点纬度相加。如图所示：‎ ‎ 当太阳直射B点(10°N)时，A点(40°N)正午太阳高度是：‎ ‎ H＝90°－AB纬度差＝90°－(40°－10°)＝60°。‎ ‎ C点(23.5°S)正午太阳高度是：H＝90°－BC纬度差＝90°－(10°＋23.5°)＝56.5°。‎ ‎ (2)计算楼距、楼高 ‎ 为了更好地保证各楼层都有良好的采光，楼与楼之间应当保持适当距离。以我国为例，见下图，南楼高度为h，该地冬至日正午太阳高度为H，则最小楼间距L为：L＝hcotH。‎ ‎ (3)计算太阳能热水器的角度 ‎ 为了更好地利用太阳能，应不断调整太阳能热水器与楼顶平面之间的倾角，使太阳光线与受热板成直角。其倾角和正午太阳高度角的关系为α＋h＝90°(如下图)。‎ ‎4．正午太阳高度的应用 ‎ (1)确定地方时 ‎ 当某地太阳高度达一天中的最大值时，此时日影最短，当地的地方时是12时。‎ ‎ (2)确定房屋的朝向 ‎ 为了获得更充足的太阳光照，确定房屋的朝向与正午太阳所在位置有关。在北回归线以北地区，正午太阳位于南方，房屋朝南；在南回归线以南地区，正午太阳位于北方，房屋朝北。‎ ‎ (3)判断日影长短及方向 ‎ 正午太阳高度越大，日影越短，正午太阳高度越小，日影越长，且日影方向背向太阳。如右图中各点旗杆日影长短及日影所在方向(图中是夏至日，经线和纬线的交点是直射点)。‎ ‎ (4)确定当地的地理纬度 ‎ 纬度差多少度，正午太阳高度就差多少度。根据某地某日(二分二至日)正午太阳高度，可判断该地区纬度大小。‎ ‎ (5)判断山地自然带在南坡和北坡的分布高度 ‎ 一般情况下，由于向阳坡正午太阳高度大，获得太阳光热多，背阴坡得到太阳光热少，因此在相同高度，阳坡温度较高，阴坡温度较低，从而使同一自然带在阳坡的分布高度较高，在阴坡的分布高度较低。‎ ‎[运用—考向通关]‎ 考向1　正午太阳高度的变化规律 ‎(2018·青岛二中高三月考)读“某地正午太阳高度角年变化折线图”，完成1～3题。‎ ‎1．根据该地正午太阳高度角年变化规律，判断该地点可能位于(　　)‎ ‎ A．北温带　　　　　　　 B．南温带 ‎ C．北半球热带 D．南半球热带 ‎2．在图中C处所表示的这一天，该地(　　)‎ ‎ A．黑夜最短 ‎ B．正午旗杆的影子最短 ‎ C．南半球陆地上气温最高 ‎ D．降水量最大 ‎3．C～E时段，可能发生的现象是(　　)‎ ‎ A．三江平原因气温低而处于农闲时期 ‎ B．塔里木河处于汛期 ‎ C．巴西高原草木枯萎 ‎ D．中山站上空极光绚丽 ‎ 1．D　2.B　3.A　[第1题，根据一年中太阳高度的变化规律进行判断，‎6月22日夏至日，正午太阳高度达到一年中的最小值，说明位于南半球，故A、C项错误；一年有两次直射现象，说明该地位于回归线之间的热带地区，故D项正确。第2题，据图可知，C点正午太阳高度为90°，说明太阳直射该纬度，正午时物体的影子最短，故B项正确；黑夜最短是太阳直射南回归线，故A项错误；南半球陆地气温最高是在1月份，故C项错误；降水量最大，无法判断，故D项错误。第3题，据图可知，C～E时段正值北半球的冬季，南半球的夏季，三江平原因气温低而处于农闲时期，故A项正确；塔里木河处于枯水期，故B项错误；巴西高原草木葱郁，故C项错误；南极圈以内正值极昼时期，极光现象不易被发现，故D项错误。]‎ 考向2　正午太阳高度的计算 太阳能光热电站(下图)通过数以十万计的反光板聚焦太阳能，给高塔顶端的锅炉加热，产生蒸汽，驱动发电机发电。据此完成第4题。‎ ‎4．若在北回归线上建一太阳能光热电站，其高塔正午影长与塔高的比值为P，则(　　)‎ ‎ A．春、秋分日P＝0 B．夏至日P＝1‎ ‎ C．全年P<1 D．冬至日P>1‎ ‎ D　[设高塔正午影长为X，塔高为Y，则P＝X÷Y。春、秋分日太阳直射赤道，X大于0，因此P不可能为0；夏至日，正午北回归线上的X等于0，因此P等于0；冬至日，北回归线上正午太阳高度为43°08′，X大于Y，因此P大于1。故选D，不选A、B、C。]‎ 某纬度φ的正午太阳高度H＝90°－|φ－δ|，其中δ为太阳直射点纬度，夏半年取正值，冬半年取负值。下图示意某地北京时间18时的太阳位置。据此完成5～6题。‎ ‎5．该地经度为(　　)‎ ‎ A．30°E　　　 B．30°W ‎ ‎ C．60°E　　　 D．60°W ‎6．该地纬度可能为(　　)‎ ‎ A．10°N B．10°S ‎ C．50°N D．50°S ‎ 5．A　6.C　[第5题，根据题干：北京时间为18时，而该地为12时，利用时差可算出该地的经度为30°E，A项正确。第6题，因为题干并没有交代图示为具体哪一日的正午太阳高度，因此根据正午太阳高度计算公式分别计算出夏至日和冬至日的正午太阳高度角即可。夏半年太阳直射点纬度取正值，冬半年取负值。经计算，该地的纬度介于21.5°和68.5°之间，只有C和D项符合。再依据图示正午太阳位于南方，确定该地为北半球，只有C项符合。]‎ 住宅的环境设计特别关注树种的选择与布局，不同树种对光照与风有不同影响。下图为华北某低碳社区(40°N)住宅景观设计示意图。读图，回答下题。‎ ‎7．为保证冬季太阳能最佳利用效果，图中热水器安装角度合理的是(　　)‎ ‎ A．①　　　　 B．② ‎ ‎ C．③　　　　 D．④‎ ‎ D　[太阳能利用效果最佳时，热水器集热板应与太阳光线垂直。根据图中太阳能热水器安装的角度判读可知，①③图太阳能热水器使用效果最佳时，太阳直射北半球，为华北地区的夏半年。②图使用效果最佳时，太阳直射赤道，为华北地区的春季或秋季；④图使用效果最佳时，太阳直射南半球，为华北地区的冬季。故选D项。]‎ 考向3　正午太阳高度的应用 福建某中学研究性学习小组，设计了可调节窗户遮阳板，实现教室良好的遮阳与采光。下图示意遮阳板设计原理，据此回答8～9题。 ‎ ‎8．遮阳板收起，室内正午太阳光照面积达一年最大值时(　　)‎ ‎ A．全球昼夜平分　　　　　 B．北半球为夏季 ‎ C．太阳直射20°S D．南极圈以南地区极昼 ‎9．济南某中学生借鉴这一设计，若两地窗户大小形状相同，则应做的调整是(　　)‎ ‎ ①安装高度不变，加长遮阳板　②安装高度不变，缩短遮阳板　③遮阳板长度不变，降低安装高度　④遮阳板长度不变，升高安装高度 ‎ A．①③ B．①④‎ ‎ C．②③ D．②④‎ ‎ [解图流程]　‎ ‎ 8．D　9.A　[第8题，遮阳板收起时室内正午太阳光照面积最大，说明当地正午太阳高度最小，而福建位于北回归线以北地区，对应的时间应该是北半球冬至日，此时太阳直射在南回归线上，南极圈以南地区出现极昼。第9题，济南的位置较福建更偏北，正午太阳高度更小，若要起到遮阳及加强采光的效果，只有加长遮阳板(高度不变)或降低安装高度(遮阳板长度不变)。]‎ ‎(2018·郑州模拟)太阳能热水器集热板与地面的夹角可调节。为使集热效率达到最高，应保持正午太阳光与集热板垂直，若当地的正午太阳高度为H，则集热板与地面的夹角应为90°－H，如图所示。读图，回答10～11题。‎ ‎10．郑州一年中集热板和地面夹角最大的月份是(　　)‎ ‎ A．3月 B．6月 ‎ C．9月 D．12月 ‎11．同一时间，为使集热效率达到最高，集热板和地面夹角最大的城市是(　　)‎ ‎ A．哈尔滨 B．北京 ‎ C．郑州 D．上海 ‎ 10．D　11.A　[第10题，郑州位于北半球中纬度地区，当郑州正午太阳高度最小时，郑州一年中集热板和地面夹角最大。12月份太阳直射南半球，郑州正午太阳高度最小。第11题，四城市均位于北回归线以北地区，同一时间纬度越高，正午太阳高度越小，集热板和地面夹角越大。四地中哈尔滨纬度最高。]‎ 地理图表专攻(三)| 光照图的综合判读 ‎(对应学生用书第31页)‎ 光照图的判读与应用这一内容在高考中出现频率极高，几乎每年必考，多以选择题形式出现。此类题目一般结合时事、生活应用等，利用光照图不同季节、不同时间的特点来判断晨昏线及其应用、确定太阳直射点、判断昼夜长短、计算时间和正午太阳高度等。‎ ‎[识记—常考图示]‎ ‎　‎ 图1　侧视图　　　　　　　　图2　俯视图 图3　局部光照图 ‎[领悟—判读技巧]‎ ‎1．判读此类图应知应会的基础知识 ‎ (1)根据地球自转方向确定南、北极：地球自转方向是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向。‎ ‎ (2)根据晨昏线与经纬线的关系确定节气：若晨昏线与北极圈相切且北极圈及其以内为极昼，或者晨昏线与南极圈相切且南极圈及其以内为极夜，则为‎6月22日前后，即北半球夏至日。若晨昏线与北极圈相切且北极圈及其以内为极夜，或者晨昏线与南极圈相切且南极圈及其以内为极昼，则为‎12月22日前后，即北半球冬至日。若晨昏线与经线圈重合，全球昼夜平分，这时是‎3月21日或‎9月23日前后，即北半球春分日或秋分日。‎ ‎ (3)根据地球自转方向确定东西经度：根据自转方向箭头指东原则，顺地球自转方向增大的为东经度，反之为西经度。‎ ‎ (4)确定太阳直射点的位置：太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线，即23.5°S；夏至日太阳直射北回归线，即23.5°N；春秋分日太阳直射赤道，即0°。太阳直射点经度是地方时为12时的经线的经度，在俯视图上位于昼半球的中央经线上。‎ ‎ (5)计算地方时：晨线与赤道交点所在经线的地方时为6时，昏线与赤道交点所在经线的地方时为18时，进而利用经度差计算其他地方的地方时。‎ ‎2．此类图的判读技巧 ‎ 光照图判读要抓住“点、线、面、角”的关系 ‎ (1)两线——晨线、昏线 ‎ ①晨昏线：昼半球与夜半球的分界线。晨昏线是球面大圆，与太阳光线垂直。晨昏线上各地太阳高度为0°。‎ ‎ ②晨线：由西向东，由夜半球进入昼半球的界线，如右图中。‎ ‎ ③昏线：自西向东，由昼半球进入夜半球的界线，如右图中。‎ ‎ (2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点 ‎ 光照图上的时间信息往往是隐藏着的，需要同学们“挖掘”，关键在于找出并确定太阳光照图上重要的六个时间点，如下图所示：‎ ‎ (3)点线关系 ‎ ①晨昏线与纬线相切于晨昏北(南)点。晨昏线与赤道相互平分。‎ ‎ ②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图1)；太阳直射北半球时，晨线为西北－东南走向(如图2中AB)，昏线为东北－西南走向；太阳直射南半球时，晨线为东北－西南走向，昏线为西北－东南走向。‎ a．晨昏线与经线重合，判断为二分日 图1‎ b．晨昏线与极圈相切，判断为二至日 图2‎ ‎ ③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度数。‎ ‎ ④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。‎ ‎ (4)面面关系 ‎ ①二至日时晨昏圈平面与赤道面的夹角为66.5°。‎ ‎ ②二分日时晨昏圈平面与赤道面的夹角为90°。晨昏圈平面与某一经线圈所在平面重合。‎ ‎ ③地球公转轨道面始终与赤道面呈23.5°的夹角。‎ ‎ (5)角度关系 ‎ ①二至日，晨昏圈与地轴夹角为23.5°。‎ ‎ ②二分日，晨昏圈与地轴夹角为0°。‎ ‎[运用—母题迁移]‎ ‎[母题]　2015年某日出现了日食现象。在四幅日照图中，深色阴影为夜半球，浅色阴影为当时可观测到日食的地区范围。读图，回答(1)～(2)题。‎ ‎ (1)发生日食的这天，在上图所示四地中，正午太阳高度角最大的是(　　)‎ ‎ A．甲　　　　 B．乙　　　　‎ ‎ C．丙　　　　 D．丁 ‎ (2)在上图所示四地中，观测者正朝西南方向观测日食的是(　　)‎ ‎ A．甲　　　　 B．乙 ‎ ‎ C．丙　　　　 D．丁 ‎ [解图流程]　‎ ‎ [答案]　(1)A　(2)D ‎[迁移应用]‎ ‎(2018·河北石家庄二中测试)下图中，a为晨昏线，b为经线，P为交点，O、Q为晨昏线上位于P两侧的两点，L1和L2分别为OP和PQ的长度。读图回答1～2题。‎ ‎1．若每天同一时刻，P点总能分布在该经线66.5°～90°的纬度范围之间，则该时刻可能是(　　)‎ ‎ A．6 B．9‎ ‎ C．12 D．16‎ ‎2．若P位于北半球中纬度，OP的时间差与PQ的相等，则L1和L2相比(　　)‎ ‎ A．L1＞L2 B．L1＜L2‎ ‎ C．L1＝L2 D．L1＝‎2L2‎ ‎ 1．C　2.B　[第1题，由于除春秋分日外晨昏线和经线不重合，而是有一夹角，为保证每天同一时刻，P点总能分布在该经线66.5°～90°的纬度范围内，该时刻可能为0(24)时或12时，从而根据选项可以得出结论。第2题，由于P点位于北半球中纬度，根据OP的时间差与PQ的相等知其经度差相同，由于纬度越低经度间隔距离越大，所以OP的长度小于PQ的长度，即L1＜L2。]‎ 下图为地球公转示意图，读图，回答1～2题。‎ ‎1．此图反映了(　　)‎ ‎①地球公转轨道形状　②地球公转方向　③地轴空间指向特点　④近日点时太阳直射点的半球　⑤黄赤交角的度数 A．①②③⑤ 　　　　　　 B．①②③④‎ C．②③④⑤ D．①③④⑤‎ ‎2．运用此图可以正确解释的是(　　)‎ A．地球公转周期为365日6时9分 B．黄赤交角为23.5°‎ C．到达地球的太阳辐射量 D．北极点极昼的天数多于南极点 ‎1．B　2.D　[第1题，该图反映了地球公转的方向、公转轨道特征、地轴的倾斜方向等。因地球在公转过程中地轴的空间指向不变，因而在近日点与远日点太阳直射的半球不同；此图反映出了黄赤交角的存在，但并未反映出其数值大小。故选B。第2题，公转周期与公转的速度、轨道的长短有关，此图无法进行解释；到达地球的太阳辐射量与大气的削弱作用有关，从图中也无法看出；地球公转的轨道为椭圆形，公转速度在近、远日点存在差别，导致两极点极昼、极夜天数有差别。故选D。]‎ ‎(2018·浙江镇海中学测试)读甲、乙两地一天中太阳高度变化图，回答3～4题。‎ ‎3．下列关于甲乙两地关系的说法，正确的是(　　)‎ A．关于地轴对称 B．关于地心对称 C．关于极点对称 D．关于赤道对称 ‎4．若这一天是‎6月22日，则乙地的地理坐标最接近(　　)‎ A．60°S,75°E B．60°N,75°W C．60°S,75°W D．60°N,75°E ‎3．B　4.D　[第3题，甲地和乙地的正午太阳高度的北京时间相差12小时，说明两地的地方时差12小时，经度互补；两地的昼长与夜长相等，判断两地位于不同半球，纬度相等。故两地关于地心对称，选B。第4题，图示乙地昼长18小时，判断该地位于北半球；当地太阳高度最大时为北京时间15：00，计算当地位于120°E西侧的75°E，故选D。]‎ ‎(2018·河南实验中学测试)下图是北半球某地一年中6个偶数月昼长(本月昼长之和，单位：小时)曲线分布图，读图完成5～6题。‎ ‎5．在第④偶数月(　　)‎ A．地球公转速度达一年中的最小值 B．北半球各地正午太阳高度达一年的最大值 C．北半球纬度越高昼越长 D．太阳直射点一直向南移动 ‎6．在第⑥偶数月，下列说法正确的是(　　)‎ A．牧民正在把羊群往天山山腰迁移 B．香山红叶色彩斑斓 C．墨累—达令盆地种麦忙 D．亚洲高压势力最强 ‎5．C　6.B　[第5题，第④偶数月昼长最长，属于北半球，说明此月应该是6月，地球公转速度比较大，A错；北回归线及其以北各地正午太阳高度达一年的最大值，B错；太阳直射北半球，北半球纬度越高昼越长，C对；太阳直射点先向北再向南移动，D错。第6题，第⑥偶数月应该是10月，气候变冷，我国天山的牧民正在把羊群往天山山下迁移，A错；秋季香山红叶色彩斑斓，B对；3月－5月，澳大利亚墨累—达令盆地种麦忙，C错；亚洲高压势力加强，不是最强，D错。]‎ ‎(2018·黑龙江牡丹江一中测试)某人为了使自家的太阳能热水器能充分利用太阳能，对太阳能集热板做逐日调整，其调整角度如下图甲。下图乙是他安装的测量仪记录的某日水温变化曲线(假设水箱的保温性能很好)。完成7～8题。‎ ‎7．该人的家可能位于(　　)‎ A．北半球寒带地区 B．北温带地区 C．南半球热带地区 D．南温带地区 ‎8．乙图中测得水温的日期可能是(　　)‎ A．‎5月1日 B．‎‎6月22日 C．‎9月9日 D．‎‎12月10日 ‎7．B　8.D　[第7题，正午太阳能集热板与太阳光线垂直，可达到最佳集热效果。图示其调整的角度年变化范围为46°52′，且夏至日集热板与楼顶的倾角小，说明夏至日正午太阳高度大，冬至日正午太阳高度小，判断该地在北回归线以北、北极圈以南的北温带地区，故选B。第8题，图乙显示水温在8点之前基本没有变化，大约到17点之后又没有变化，说明在8点之前和17点之后这个时间段基本没有阳光照射。8点至17点水温在不断升高，说明太阳能一直在工作，推断该日昼长约9个小时，根据上题结论，该人的家位于北半球，昼短夜长，说明该日为北半球的冬半年，故选D。]‎ ‎(2017·天津高考)我国A市某中学(下图所示)的旗杆影子在北京时间14：08为一天中最短。冬至前后，师生们能在学校升国旗时(北京时间10：00)看到日出。结合图文材料，回答9～10题。‎ 校园局部平面图 二十四节气 ‎9．A市位于天津市(39°N,117°E)的(　　)‎ A．东北 B．东南 C．西北 D．西南 ‎ 学生发现，日落时旗杆影子的指向随日期而移动。‎ ‎10．下列时段中，日落时杆影的指向由排球场逐渐移向篮球场的是(　　)‎ A．惊蛰到立夏 B．立夏到小暑 C．白露到立冬 D．立冬到小寒 ‎9．C　10.A　[第9题，一天中旗杆影子最短的时间是当地正午12时，与北京时间(东经120°地方时)相差2小时8分钟，根据1°相差4分钟计算可知，该地位于东经88°，位于天津的西部。当地在北京时间10时时，即当地时间7时52分看到日出，日出时间晚于天津，说明其位置偏北。故A市位于天津的西北方。第10题，杆影位于排球场时，日落方向位于西南方，此时太阳直射南半球；杆影位于篮球场时，日落方向位于西北方，此时太阳直射北半球，说明太阳直射点由南半球—赤道—北半球移动。A对：惊蛰到立夏，太阳直射点由南半球—赤道—北半球移动。B错：立夏到小暑，太阳直射点一直位于北半球。C错：白露到立冬，太阳直射点由北半球—赤道—南半球移动。D错：立冬到小寒，太阳直射点一直位于南半球。]‎ 读a、b、c三个月份北半球各纬度夜长的分布规律图，回答11～12题。‎ ‎11．判断下列说法正确的是(　　)‎ A．a曲线出现时，地球位于近日点附近 B．b曲线出现的机会一年只有一次 C．c曲线出现时，南半球正午太阳高度一年中最大 D．a、b、c三条曲线每年出现的次数相同 ‎12．下列南半球各纬度昼夜长短分布规律图与上图表示月份对应正确的是(　　)‎ ‎11．C　12.C ‎　[第11题，由图可知，a曲线从赤道向北极夜长越来越短，北极点附近夜长为零，即北极点附近出现了极昼，所以，a为北半球的夏季，地球在远日点附近。c曲线反之，为北半球的冬季；b曲线全球昼夜平分，为春分日或秋分日；由于夜长随直射点的移动而变化，而直射点除在南、北回归线停留一天外，其他地方均出现两次，所以a、b、c三条曲线每年出现的次数不同。第12题，结合上题，a表示北半球的夏季，北极附近是极昼，昼长为24小时，南极附近是极夜，昼长为0小时，A、B、D错，C对。]‎ ‎(2018·潍坊模拟)某开发商计划分别在北京(约40°N)和长沙(约28°N)开发楼盘。两地楼盘朝向、楼高和户型结构相同，如图所示。读图，回答13～14题。‎ 甲　　　　　　　　　　乙 ‎13．冬季卧室采光条件最好的是(　　)‎ A．北京北卧室 B．长沙南卧室 C．北京南卧室 D．长沙北卧室 ‎14．上级部门对两地楼盘规划设计图(甲图)进行审批时，该设计在北京没有通过，被要求修改。最终修改的方案可能是(　　)‎ A．扩大南北两侧楼间距 B．缩小南北两侧楼间距 C．降低南侧楼房的高度 D．降低北侧楼房的高度 ‎13．B　14.C　[第13题，冬季我国各地正午太阳高度较小，纬度越高正午太阳高度越小，昼长也越短。两地南卧室朝阳，采光条件好。长沙纬度比北京低，昼长更长，正午太阳高度更大，采光条件更优。选B。第14题，南北两侧楼间距较小，若在北京按该设计建设，北侧楼房采光受影响大。为了解决此问题，可扩大楼间距或降低南侧楼房高度。从图中可以看出楼盘南北两侧都是道路，不能侵占，故采用C项所述方案的可能性大。选C。]‎
